В настоящее время в отрасли машиностроения и производства оборудования становятся очевидными явные технические проблемы, свидетельствующие о необходимости модернизации, упрощения и стандартизации. В то же время требуются исключительная гибкость и оперативность действий, то есть быстрая реализация и высокая адаптируемость к постоянно меняющимся требованиям. Эти противоречивые требования в сочетании с перегруженностью технических отделов часто приводят к противоречивым целям при реализации.
Привод будущего
Приводная технология как важнейшая движущая сила любого производства играет центральную роль в согласовании технических условий с повседневной реальностью производства. Поэтому настало время найти ответы и решения для быстрой, простой и надежной адаптации приводных агрегатов. Компания Erhardt+Leimer отвечает на этот вызов своей ультрасовременной концепцией привода EL.MOTION и устанавливает новые стандарты для Индустрии 4.0.
EL.MOTION для измеримой оптимизации
Der Antrieb für die Zukunft
Die Antriebstechnik als essenzielle Triebfeder jeder Produktion spielt bei der Vereinbarung der technischen Gegebenheiten mit der täglichen Produktionsrealität eine zentrale Rolle. Es ist daher höchste Zeit, Antworten und Lösungen für eine rasche, einfache und sichere Adaption der Antriebseinheiten zu finden. Erhardt+Leimer stellt sich mit seinem hochmodernen Antriebskonzept EL.MOTION dieser Herausforderung und setzt neue Maßstäbe für die Industrie 4.0.
EL.MOTION für messbare Optimierungen
В нашем проспекте вы найдете всю информацию об изделиях EL.MOTION, технических деталях и функциональных возможностях программного обеспечения. Будем рады лично помочь вам в поиске подходящего двигателя для вашего случая применения.
Проспект EL.MOTION содержит следующую информацию:
 | Обзор полного ассортимента изделий Детальное ознакомление с вводом в эксплуатацию и функциональными возможностями программного обеспечения Обзор всех технических характеристик и чертежей |
Проспект EL.MOTION содержит следующую информацию:
| Портфель продуктов с первого взгляда Ввод в эксплуатацию и программное обеспечение Технические данные и чертежи |
Мы будем рады получить Ваше сообщение.
Приводная технология EL.MOTION используется во многих отраслях промышленности. Точное выравнивание бумажного полотна в полиграфической промышленности, надежная транспортировка товаров и перемещение мобильных платформ – это лишь некоторые из отраслей, в которых используются двигатели EL.MOTION. Ниже расширенный список отраслей:
Приводная система EL.MOTION включает в себя широкий ассортимент безредукторных синхронных приводов. В ассортимент продукции входят линейные и вращательные двигатели BLDC, а также дополнительное оборудование, такое как редукторы и аварийные тормоза.
Линейные приводы
Линейные приводные агрегаты AG 72, AG 91, AG 93 и AG 96 представляют собой синхронные двигатели с высокой точностью и динамикой регулирования. Они идеально подходят для длительного применения и используются, например, для регулирования движущихся полотен на станциях размотки и намотки.
AG 72
| AG 91
| AG 93
| AG 96
| |
| Номин. усилие перемещения | 250 H | 1000 H | 3000 H | 5500 H |
| Номин. скорость перемещения | 60 мм/с | 60 мм/с | 30 мм/с | 15 мм/с |
| Номин. ход перемещения | от ± 6 до ± 50 мм | от ± 25 до ± 100 мм | от ± 50 до ± 200 мм | от ± 50 до ± 200 мм |
| Рабочее напряжение | 24 В пост. тока | 24 В пост. тока | 24 В пост. тока | 24 В пост. тока |
| STO | Недоступно | версия доступна | версия доступна | версия доступна |
| К AG 72 | К AG 91 | К AG 93 | К AG 96 |
AG 72
- 250 N
- 60 мм/с
- от ± 6 до ± 50 мм
- 24 В пост. тока
AG 91
- 1000 N
- 60 мм/с
- от ± 25 до ± 100 мм
- 24 V DC
- STO версия доступна
AG 93
- 3000 N
- 30 мм/с
- от ± 50 до ± 200 мм
- 24 В пост. тока
- STO версия доступна
AG 96
- 5500 N
- 15 mm/s
- от ± 50 до ± 200 мм
- 24 В пост. тока
- STO версия доступна
Вращательные приводы
Вращательные приводные агрегаты AD 11, AD 12 и AD 14 представляют собой синхронные машины с высокой плотностью мощности. Бесступенчатое регулирование мощности позволяет использовать безредукторную систему во многих областях. Благодаря защите с помощью двухрядного радиально-упорного шарикоподшипника привод может также подвергаться высоким осевым нагрузкам. Это означает, что бесщеточные приводы можно подключать непосредственно к машине без муфты и, следовательно, легко интегрировать в существующие производственные линии.
Для обеспечения полной интеграции в производство клиента наши вращательные приводы также можно оснастить дополнительным оборудованием, таким как тормоза, планетарные, угловые редукторы или редукторы с полым валом.
AD 11
| AD 12
| AD 14
| |
| Номин. момент | 1,0 Нм | 2,4 Нм | 4,0 Нм |
| Номин. частота вращения | 1000 об/мин | 350 об/мин | 225 об/мин |
Разрешающая способность многооборотного кодирующего устройства | 12 бит/4096 | 12 бит/4096 | 12 бит/4096 |
| Рабочее напряжение | 24 В пост. тока | 24 В пост. тока | 24 В пост. тока |
| STO | версия доступна | версия доступна | В подготовки |
| К AD 11 | К AD 12 | К AD 14 |
AD 11
- 1,0 Нм
- 1000 об/мин
- 12 бит/4096
- 24 В пост. тока
- STO версия доступна
AD 12
- 2,4 Нм
- 350 об/мин
- 12 бит/4096
- 24 В пост. тока
- STO версия доступна
AD 14
- 4,0 Нм
- 225 об/мин
- 12 бит/4096
- 24 В пост. тока
- STO В подготовки
«С EL.MOTION компания Erhardt+Leimer вступила в новую эру приводных технологий и теперь может двигаться совершенно новыми путями, от чего выиграют в равной степени и наши постоянные, и новые клиенты из разных отраслей.
Разрабатывая собственные приводы, компания Erhardt+Leimer дополняет свой ассортимент продукции и благодаря обширным ноу-хау в области наблюдения за полотном и его визуализации, управления полотном и приводной техники теперь может предложить комплексное решение для оснащения производственных установок наших клиентов от одного поставщика».
Andreas Heindl
Менеджер по продукции отдела приводной техники
Принцип действия и дополнительное оборудование
Функция
Революционная инновация EL.MOTION заключается в том, что существовавшие до сих пор машины BLDC этого класса производительности теперь могут быть заменены синхронными машинами. Это позволяет достичь высокой динамики и регулируемости, свойственных безредукторным приводам, в существенно более компактной конструкции. Несмотря на малый форм-фактор, в системе уже присутствует полностью интегрированная силовая электроника с системой датчиков, обеспечивающей защиту от сбоев питания. Посредством управления на базе Web-интерфейса двигатели можно запускать в эксплуатацию с помощью любого браузера. Благодаря встроенному интерфейсу Ethernet с поддержкой Ethernet UDP/IP, EtherNet/IP и Profinet в стандартной комплектации все приводы также могут быть интегрированы в существующие производственные процессы и идеально подходят для концепций Индустрии 4.0.
Область применения
Систему можно использовать в промышленности для регулирования положения, частоты вращения и крутящего момента.
Применение
Монтаж приводов BLDC осуществляется фланцевым методом. В качестве опции предлагаются версии с редуктором и аварийный тормоз.
Классическая модель каскадного регулятора, состоящая из регуляторов крутящего момента, скорости и позиционного регулятора. Для достижения максимально возможного КПД используется векторная модель регулирования с синусоидальной коммутацией. Благодаря встроенному многооборотному кодирующему устройству абсолютное положение ротора может быть передано в систему управления клиента через блок коммуникационных данных.
Большинство приводов EL.MOTION также доступны в версии «Safe Torque Off». Эта встроенная в привод функция безопасности согласно EN 61800-5-2 отключает крутящий момент двигателя путем прерывания управляющих импульсов.
Ваши преимущества:
- Двухканальная архитектура (канал A и канал B) модуля STO соответствует категории 3 и уровню производительности d согласно EN ISO 13849-1
- Защита персонала и оборудования
- Быстрое время реакции

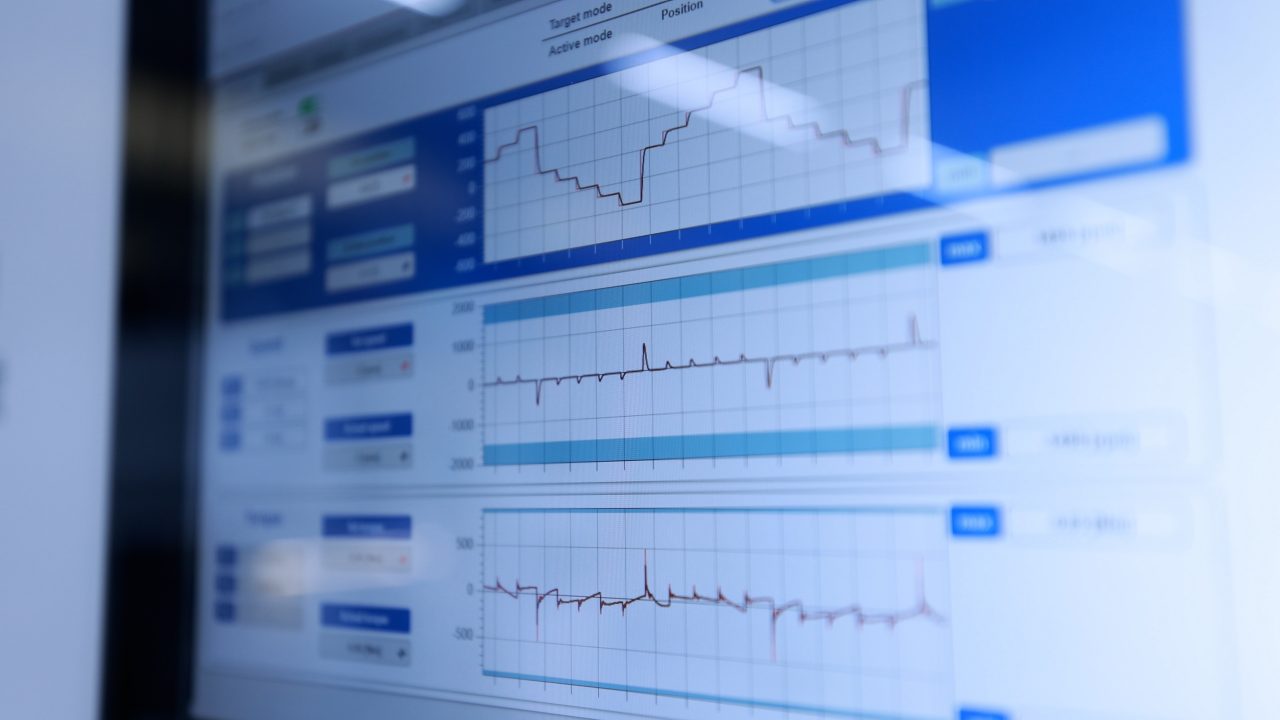

- Управление на базе Web-интерфейса на всех приводах в стандартной комплектации
- Позволяет запрашивать настройки и состояние через Ethernet в любом стандартном веб-браузере
- Открытое подключение: доступ через Ethernet UDP/IP или сертифицированные стандартные протоколы, такие как EtherNet/IP, Profinet и POWERLINK
- Для интеграции требуется один IP-адрес на каждый привод в сети
- Возможность параметризации и интуитивно понятный ввод в эксплуатацию посредством управления на базе Web-интерфейса
- Комплексный мониторинг всех важных параметров
- Управляемый и простой ввод в эксплуатацию и оптимизация приложений для привода за считанные секунды
- Запуск автоматической идентификации системы (ASI) «в один клик»
- Автоматическая и оптимальная адаптация параметров к конкретному случаю применения
- Настройки регулирования с достаточным расстоянием до предела устойчивости посредством обнаружения резонанса
- Высокая стабильность и качество управления движением
Для вращательных приводов мы предлагаем некоторое дополнительное оборудование, которое обеспечивает еще лучшую интеграцию для вашего случая использования:
- Планетарные редукторы
- Угловые редукторы
- Редукторы с полым и сплошным валом
- Модульная система аварийного торможения
