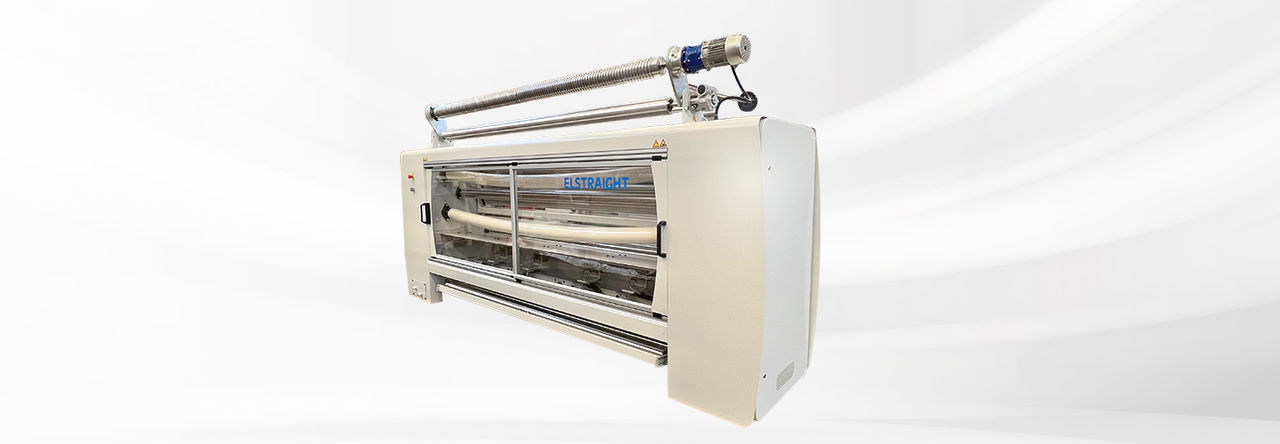

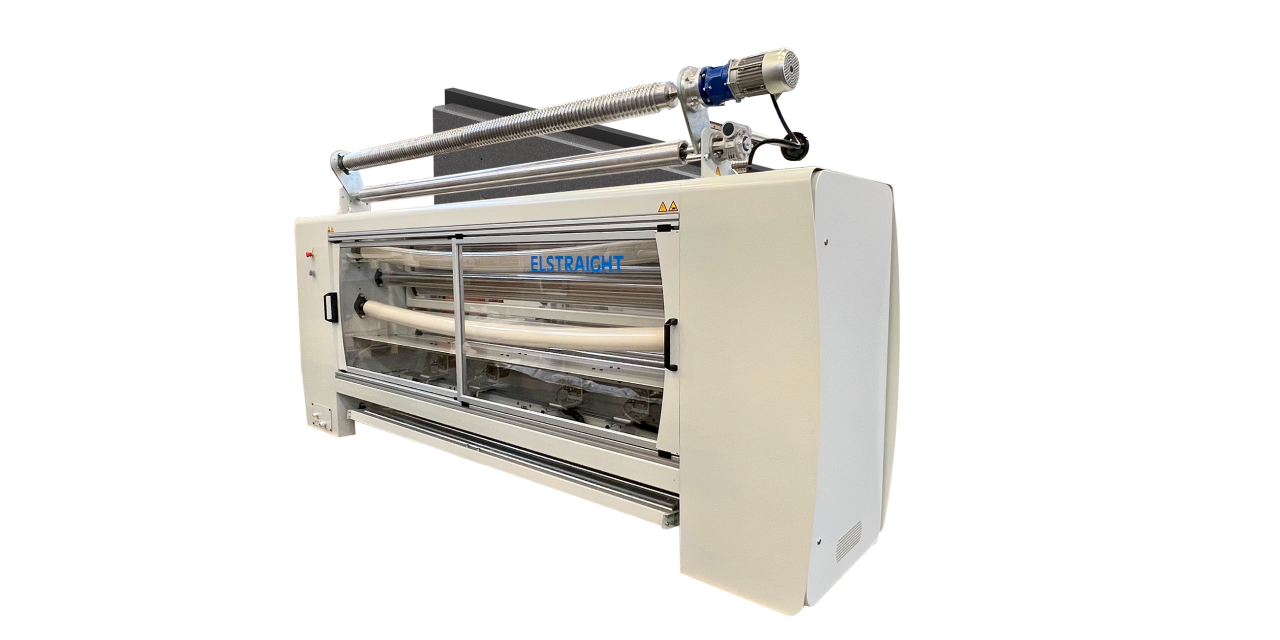

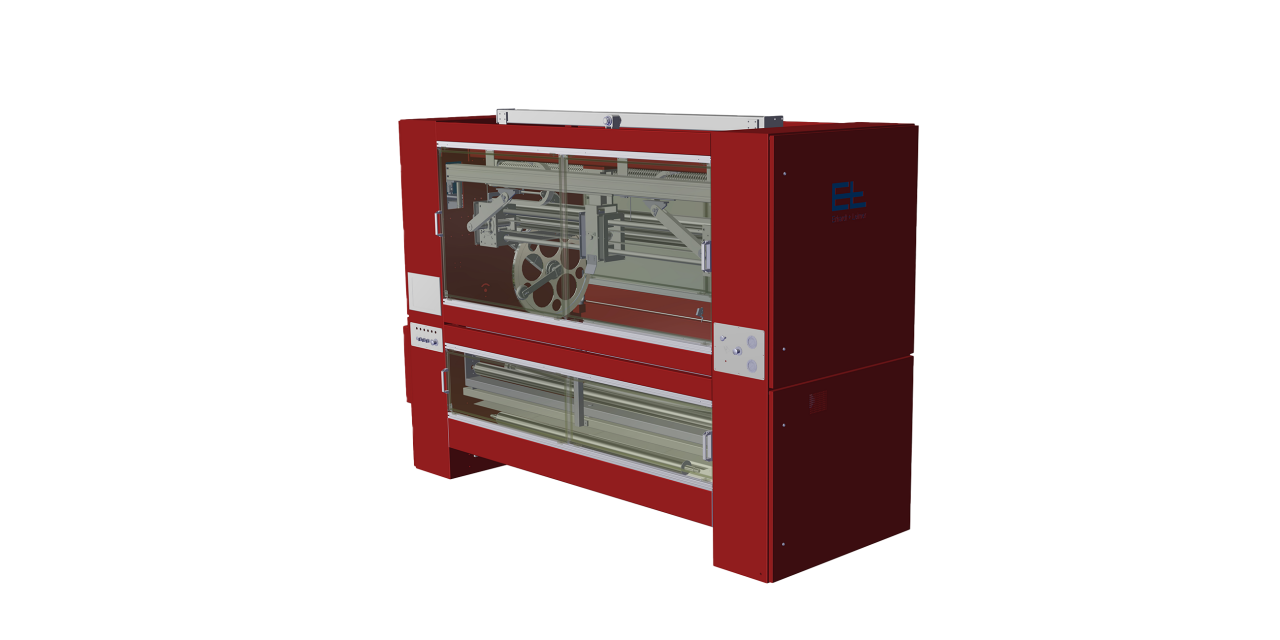

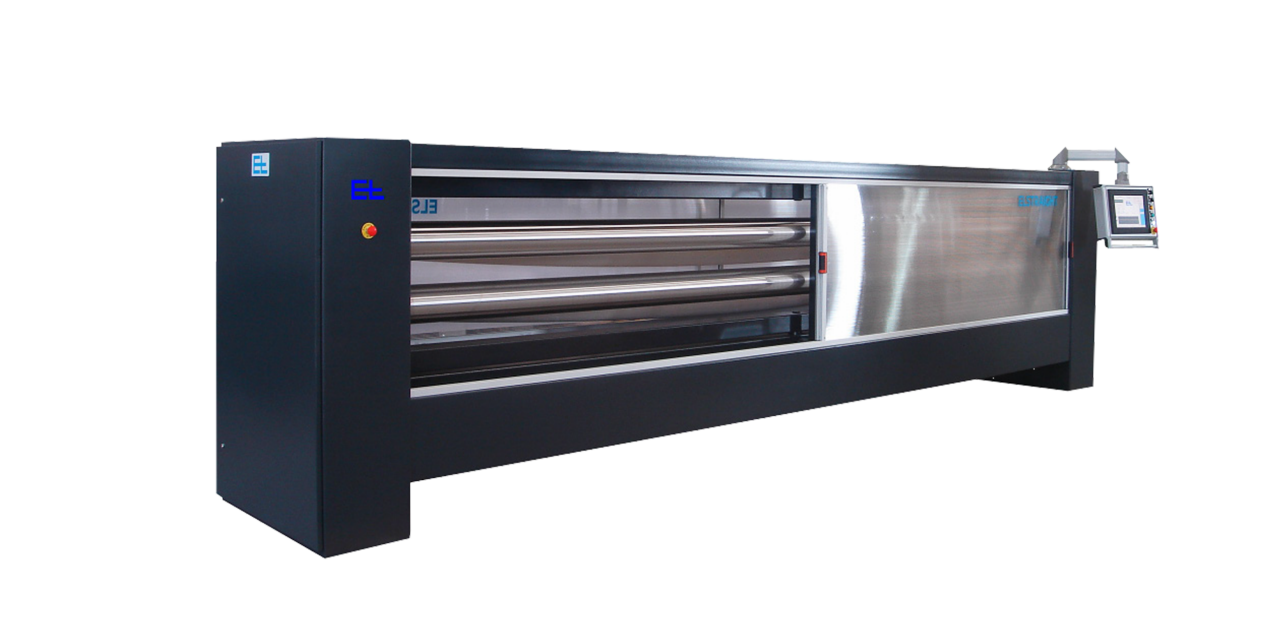

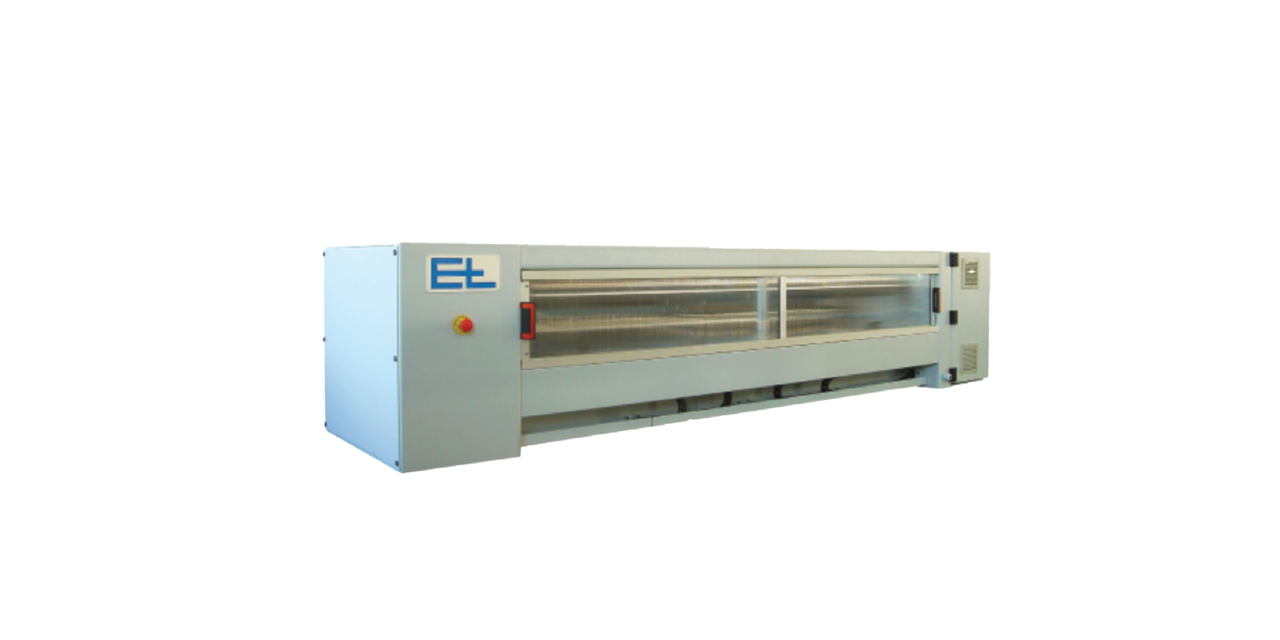

Информация о системах направления текстиля
- Описание
- Функциональная схема
Функция
Система датчиков непрерывно определяет перекос в заданных позициях перпендикулярно полотну. Анализирующая логическая схема определяет, идет ли речь о перекосе листа или диагональном перекосе утка. Позиционный регулятор сравнивает фактическое значение перекоса с заданным значением и соответствующим образом управляет исполнительными элементами для коррекции перекоса листа или диагонального перекоса утка.
Область применения
На текстильных производственных установках, например, во входной части ширильных или выравнивающих рам, на аппаратах для декатировки ткани, во входной части печатных машин, на установках для дублирования сваркой и установках для нанесения покрытий.
Применение
Как правило, систему направления текстиля следует устанавливать непосредственно перед процессом. Ткань и трикотаж должны всегда подаваться на систему направления по центру с достаточно постоянным натяжением на растяжение. Для трикотажа дополнительно следует предусмотреть ширильное устройство.
Ткань

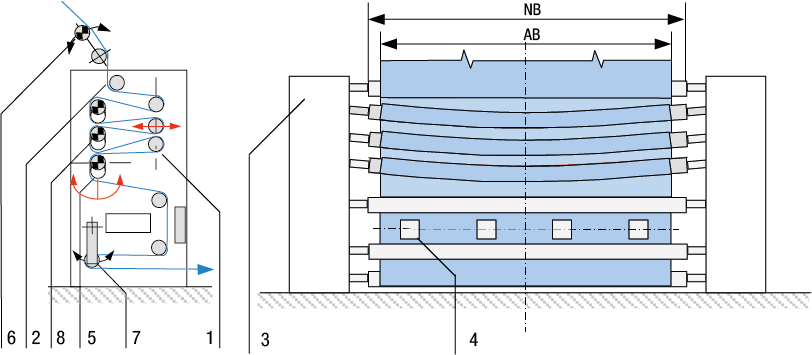

Трикотаж
Экспликация
AB = рабочая ширина | NB = номинальная ширина | 1 = регулировка по диагонали | 2 = входной вал | 3 = устройство для правки утка | 4 = датчик | 5 = дуговая регулировка | 6 = ширильное устройство | 7 = регулировка по положению компенсатора | 8 = дополнительный привод
