- 설명
- 기능 도면
기능

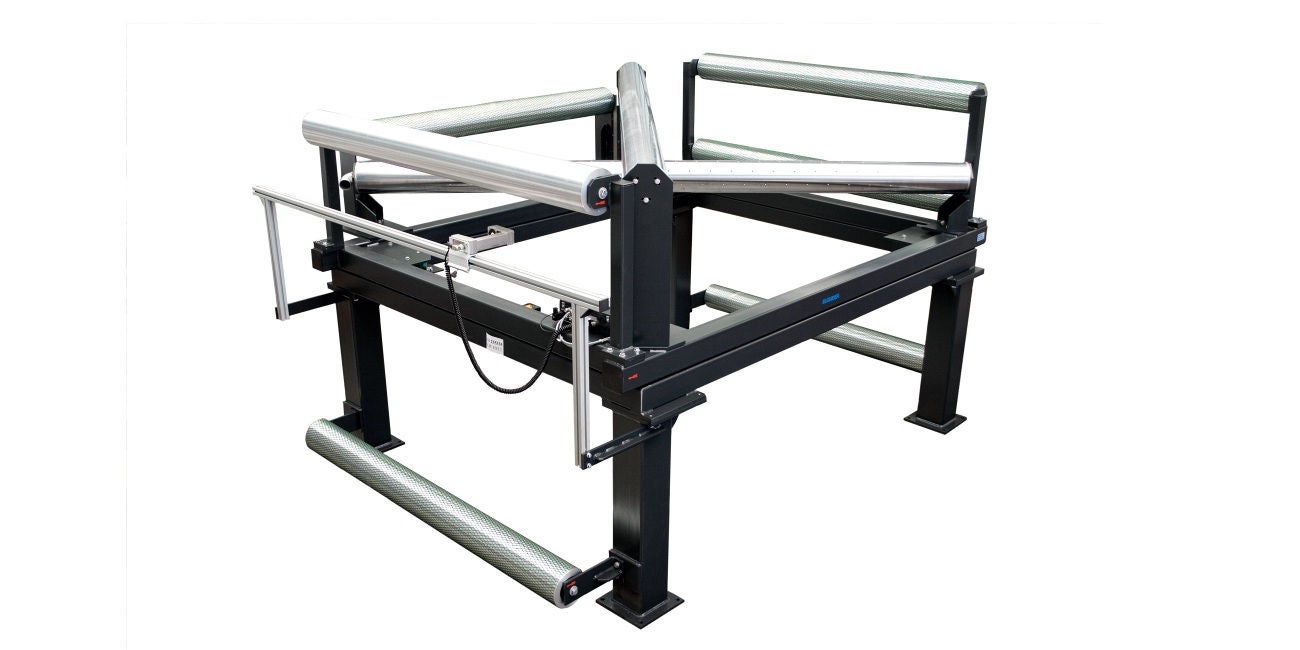

터닝 바 시스템 ELTURNER를 통한 웹 가이딩은 다음과 같은 원리에 따라 이루어집니다. 웹의 종축 및 횡축에 대해 45° 각도에 바가 설치되며, 웹은 이 바에서 180°의 각도로 감깁니다. 이를 통해 웹 방향이 90° 변경됩니다. 이와 동시에 웹 경로를 수정하기 위해, 터닝 바가 제어 신호에 따라 인피드 면에 대해 평행하게 이동하고 방출되는 웹은 횡방향에서 옆으로 이동합니다.
사용 영역
터닝 바와 조합된 피버팅 프레임 시스템은 웹이 뒤집히거나 높은 정밀도로 후속 공정에 공급되어야 하는 경우 사용됩니다.
어플리케이션
웹 장력, 탄성계수 및 요구되는 수정의 규모가 클수록 인피드, 아웃피드 및 전달 길이를 더 길게 설계해야 합니다. 경험상 이 구간은 웹 폭의 60~100% 길이여야 합니다. 센서는 조절 롤러 뒤에 최대한 인접하게 배치해야 합니다.
범례
A = 인피드에서 웹 장력 분포 | B = 아웃피드에서 웹 장력 분포 | K = 웹 경로 수정 | a = 수정각 | σ1 = 웹 기본 장력 | σ2 = 좌측으로의 조절동작 시 장력 분포 | σ3 = 우측으로의 조절동작 시 장력 분포 | 1 = 가이드 프레임 | 2 = 인피드 롤러 | 3 = 터닝 바 | 4 = 센서 | 5 = 고정 롤러 | 6 = 회전점 | LÜ = 전달 길이 | L1 = 인피드 길이 | L2 = 아웃피드 길이 | AB = 작동 폭
