편물 및 스레드 카운팅 시스템 ELCOUNT

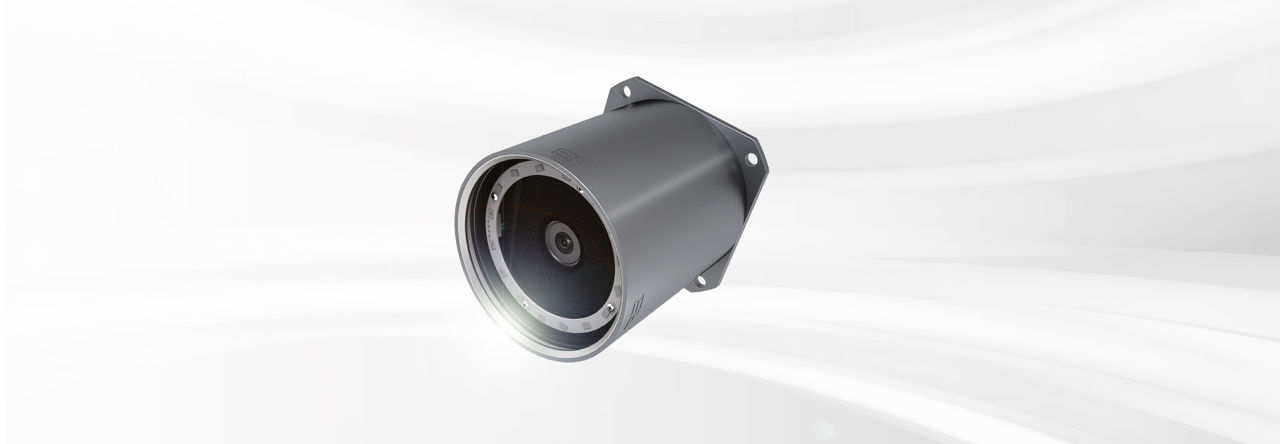

입사광을 위한 통합형 LED 조명이 있는 매트릭스 카메라는 작동 중인 웹의 실 또는 편물 밀도를 비접촉식으로 감지합니다. 컨트롤러는 실제값을 설정된 목표값과 비교하고 해당 속도 목표값을 방축 롤러로 전송합니다. 공간 조건으로 인해, 방축 롤러 후에 카메라를 장착할 수 없기 때문에 실/편물 밀도를 조절할 수만 있으며, 실제와 비교할 수는 없습니다. 추가적으로, 실/편물 밀도를검사하고 인피드에서 목표값을 자동으로 조정하기 위해 프로세스 후에 하나의 카메라가 더 있습니다.

편물 및 스레드 카운팅 시스템은 직물 산업에서 일반적으로 다음과 같은 기계의 마무리 영역에 사용됩니다.

• 텐터

• 콤팩터
• 샌퍼라이징 머신

실 또는 편물 밀도를 정밀하게 감지하기 위해 스캐닝 위치에서 일정한 웹 장력이 필수적입니다. 웹 장력은 댄서 위치 또는 웹 장력 컨트롤을 통해 일정하게 유지될 수 있습니다. 실 밀도를 감지하려면 인피드의 카메라는 웹 폭의 중앙에서 운송 롤러 전 브리지 아래에 장착되어야 합니다. 아웃피드에서의 점검을 위해 카메라는 플레이터 또는 리와인더 전 마지막 운송 드라이브 앞에 배치되어야 합니다. 이 위치에서 웹 장력은 가능한 한 낮고 일정해야 합니다.
