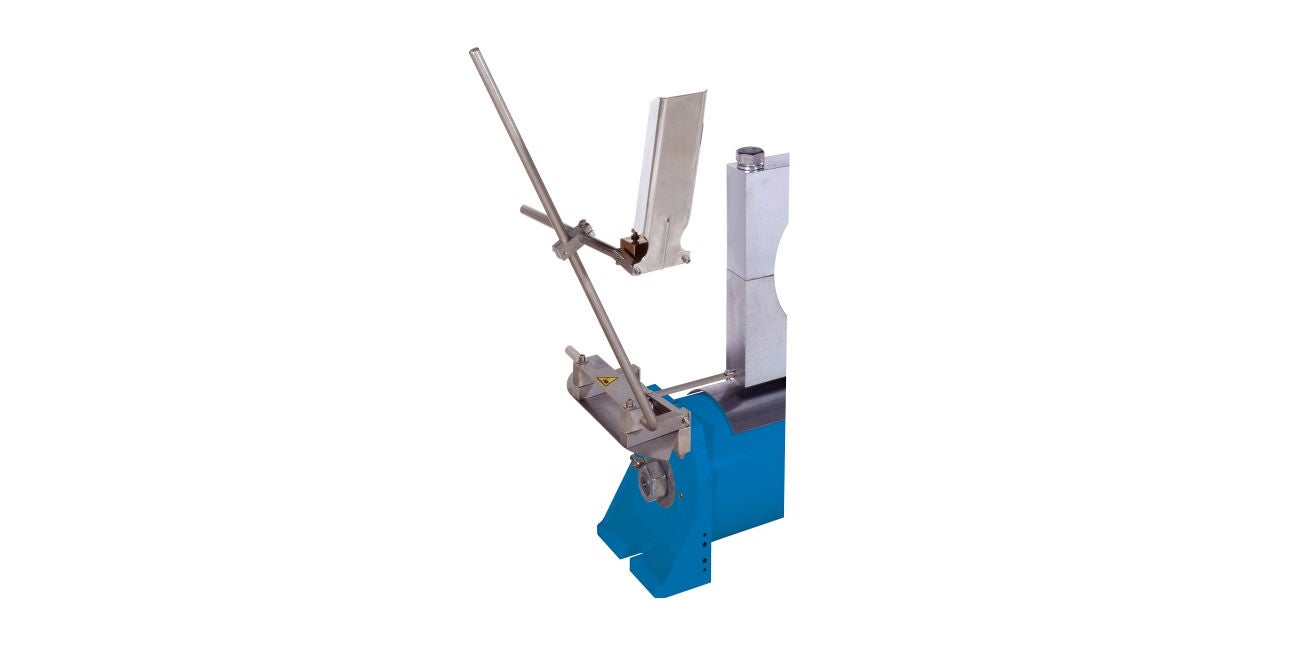

フェルトおよびワイヤーガイドシステム ELGUIDE

ローラーがベルト走行方向に対して斜めになっていると、ベルトは横へドリフトするようになります。制御ローラーの旋回点は、両端の2つの軸受のうちの1つです。この時点で、制御ローラーはそれぞれの補正要求に従って斜めに配置されます。機械的または電気的に可変なフィードバックにより、安定した制御回路を提供します。

フェルト・ワイヤーガイドは、ファブリックを常に所望の位置に保持するために使用されます。

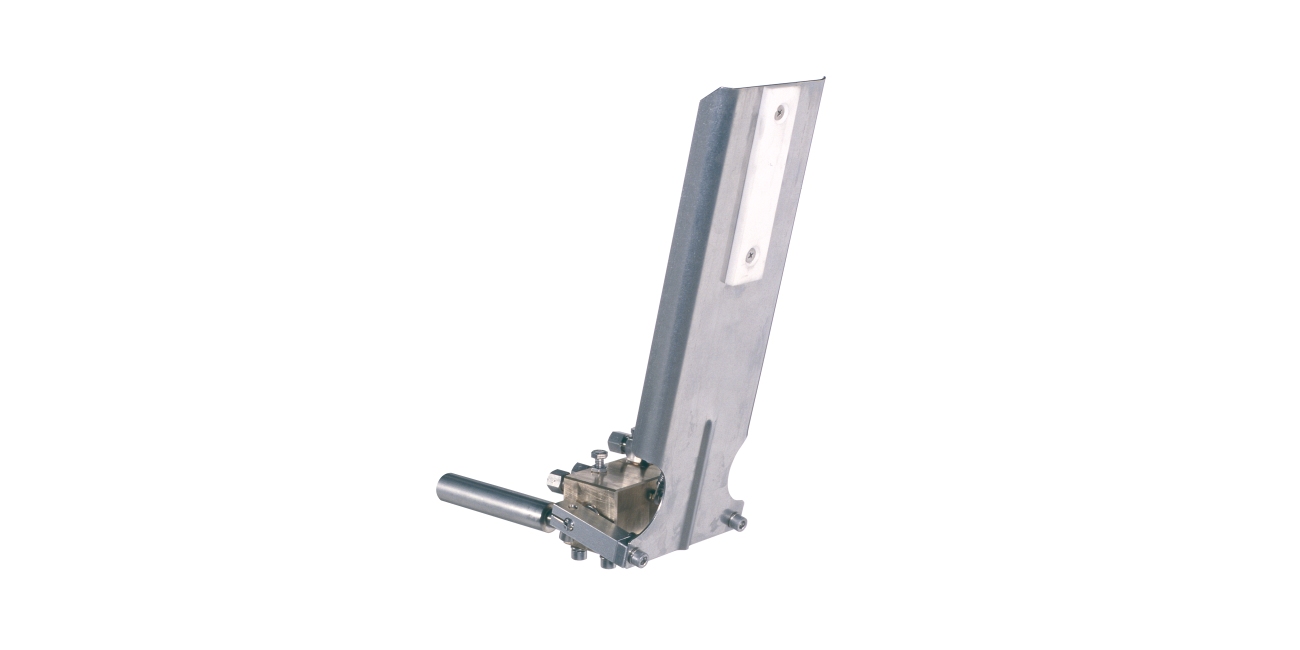

位置決めローラーは、ファブリック幅の約2/3に対応する入口長さを必要とします。出口長さは、ファブリック幅の約1/3にする必要があります。ファブリックはインフィード角度が出口角度以下で、位置決めローラーの周りを20°～40°の範囲で巻き付けなければなりません。エッジセンサは、位置決めローラーにできるだけ近づけて出口経路に配置する必要があります。
