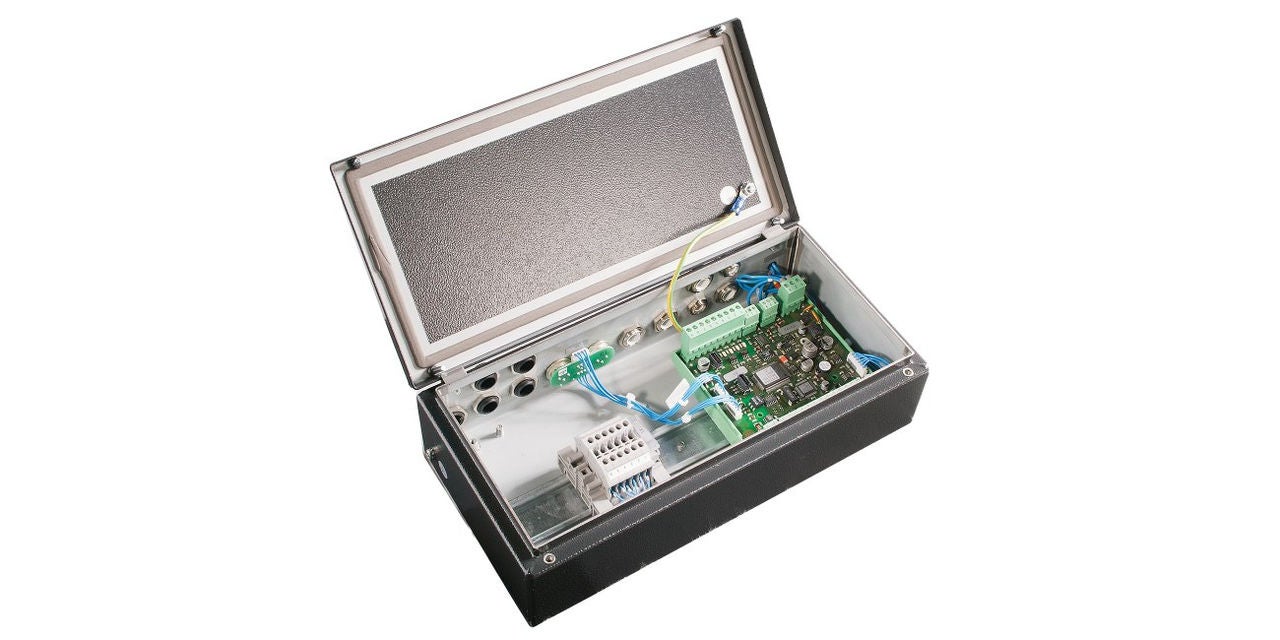

기능
롤러가 벨트 진행방향에 대해 경사인 경우, 벨트가 측방향으로 이동합니다. 컨트롤 롤러의 회전점은 양측 베어링면 중 하나입니다. 수정 요청에 따라 컨트롤 롤러는 이 포인트를 중심으로 경사지게 포지셔닝됩니다. 기계식 또는 전동식 변수 피드백은 안정적인 제어 루프를 보장합니다.
사용 영역
펠트 및 와이어 가이드는 장력 조절을 항상 원하는 위치에 유지하기 위해 사용됩니다.
어플리케이션
조절 롤러는 장력 조절 폭의 약 2/3에 해당하는 인피드 길이를 요구합니다. 아웃피드 길이는 장력 조절 폭의 약 1/3여야 합니다. 장력 조절은 20°~40°의 각도로 조절 롤러에 래핑되어야 하며, 인피드 각도는 아웃피드 각도 이하여야 합니다. 에지 센서는 아웃피드 구간에서 최대한 조절 롤러에 인접하게 배치되어야 합니다.
범례
FB = 클로싱 폭 | α = 인피드 각도 | β = 아웃피드 각도 | L1 = 인피드 길이 = | L2 = 아웃피드 길이 | FB = 벨트 장력 | FS = 조절력 | FG = 조절 롤러 중력 | FR = 결과로 나타나는 벨트 장력 | 1 = 고정 베어링이 포함된 컨트롤 롤러 회전점 | 2 = 인피드 롤러 | 3 = 컨트롤 롤러 | 4 = 이동 베어링이 포함된 액추에이터 | 5 = 에지 센서 | 6 = 아웃피드 롤러
