Função

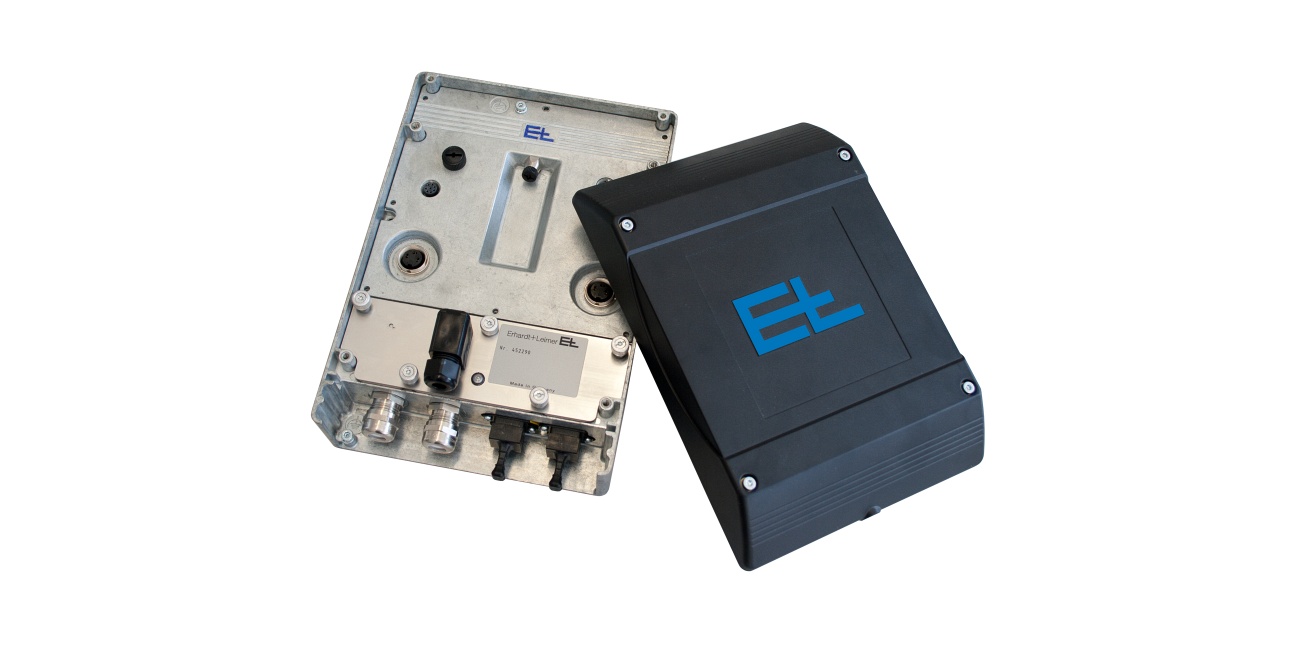

A tira de cinta (cordonel de aço) é capturada com uma câmera de varredura de linhas CCD OL 82. A câmera de varredura de linhas CCD escaneia a tira da cinta no espaço entre duas esteiras transportadoras usando o princípio de luz transmitida. Em conjunto com um controlador de posição e um atuador linear, a esteira transportadora é corrigida lateralmente de acordo com a referência de guia desejada. A fixação é feita magneticamente na esteira transportadora seguinte.
Conceito de regulagem 1:
Assim que a câmera de varredura de linhas CCD detectar a ponta da tira (cordonel de aço), a esteira transportadora é parada e a borda da banda é corrigida de acordo com a posição nominal desejada. Posteriormente, a tira da cinta (cordonel de aço) é regulada na área de corte diagonal conforme a borda da banda. Em seguida, ambas as bordas da banda são capturadas e a tira da cinta (cordonel de aço) é regulada após o centro da banda. Na segunda seção diagonal, a regulagem se dá de acordo com a borda oposta da banda.
Conceito de regulagem 2:
Assim que a câmera de varredura de linhas CCD detectar a ponta da tira (cordonel de aço), a esteira transportadora é parada e a borda da banda é corrigida de acordo com a posição nominal desejada. Posteriormente, a tira da cinta (cordonel de aço) é regulada na área de corte diagonal conforme o ângulo de corte desejado. Em seguida, ambas as bordas da banda são capturadas e a tira da cinta (cordonel de aço) é regulada após o centro da banda. Na segunda seção diagonal, a regulagem é feita novamente na direção oposta, de acordo com o ângulo de corte desejado.
Campo de aplicação
Alimentação de tiras de cinta na máquina de montagem de pneus
Aplicação
Para correção, a tira da cinta deve ficar sobre uma esteira transportadora ajustável lateralmente. A detecção de posição ocorre na lacuna entre duas esteiras transportadoras. Esta lacuna deve ser mantida o menor possível.
