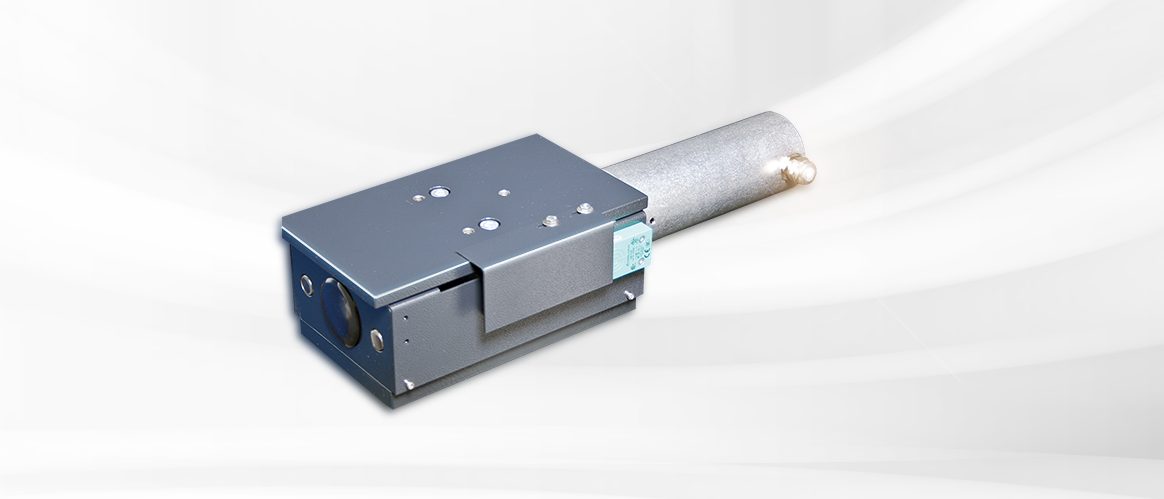

- Descrição
- Desenho funcional
Função
Em uma regulação de reajuste, o sensor e a ferramenta são montados juntos em uma guia linear. Assim, o sensor detecta a posição da banda e determinada o valor real da posição da ferramenta.
Ele é então comparado com o valor nominal e emitido como sinal de correção para o atuador. Como resultado do controle de posição ou da regulação de reajuste, a ferramenta é sempre ajustada a uma distância constante da referência de guia.
Campo de aplicação
Os reguladores de reajuste são usados quando processos como o de revestimento ou corte precisam ser executados com uma distância constante em relação à borda da banda ou uma referência de guia na banda.
Aplicação
A mais alta precisão no controle de posição é obtida quando o sensor e a ferramenta (limitação do nivelador) podem ser montados de forma compacta em uma unidade linear. A detecção da borda é feita no sentido de execução da banda sempre antes da ferramenta.
Legenda
1 = Limite da borda do raspador | 2 = Raspador | 3 = Unidade linear | 4 = Sensor de borda | AB = Largura de trabalho | L1 = Distância entre a borda da banda e o revestimento
