- Descrição
- Desenho funcional
Função

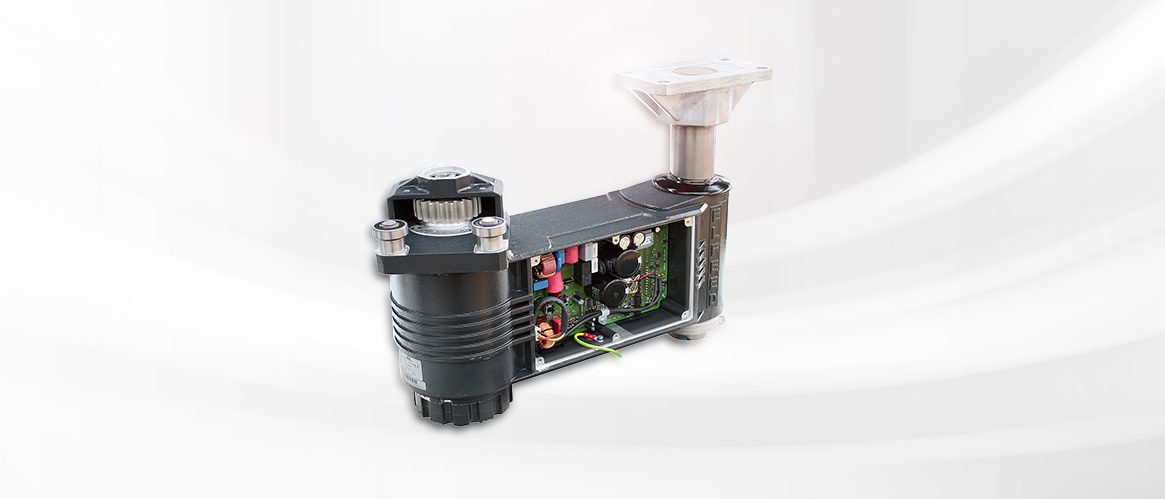

A tarefa é colocar os flanges de entrada sempre com uma cobertura predefinida nas agulhas ou nos grampos da corrente da rama. O controle dos flanges de entrada é realizado por meio de um acionamento por cremalheira ou fuso roscado. A solução com cremalheira abrange praticamente todas as aplicações. O fuso trapezoidal é utilizado quando é necessário um bloqueio automático durante a parada da máquina devido a tensões transversais muito elevadas.
Campo de aplicação
A regulagem da posição dos flanges é utilizada em todas as ramas habituais, estruturas de revestimento e de alisamento, assim como para malha e mesmo para carpetes.
Aplicação
A estrutura compacta da entrada da rama não é possível em nenhum outro sistema. Para um comportamento de regulagem ideal, é necessário alinhar o sensor e o atuador um por cima do outro em uma linha vertical.

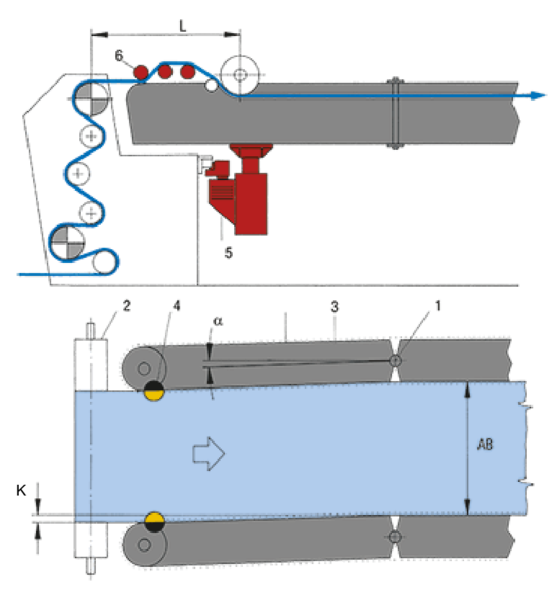

Legenda
K = Percurso de correção do flange | α = Ângulo de correção | L = Percurso de entrada | AB = Largura de trabalho | 1 = Pontos de rotação | 2 = Cilindro de entrada | 3 = Flanges | 4 = Sensores | 5 = Atuador linear | 6 = Rosca abridora
