- 出色的圖像品質和顯色性
- 廣泛的硬體和軟體選擇
- 模塊化概念——為您提供合適的解決方案
- 物有所值
- 德國製造 - 品質保障
自動化和視覺系統

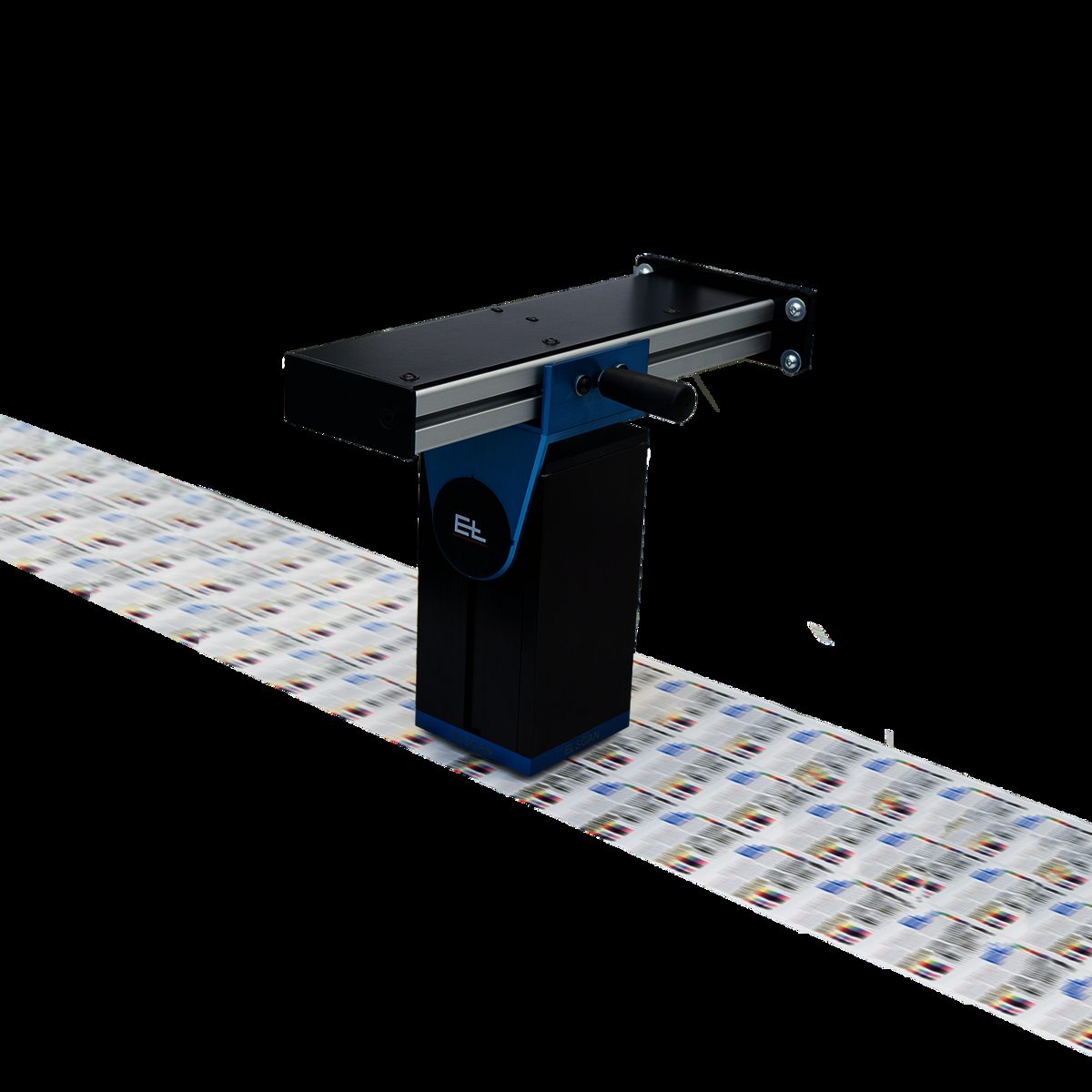

幅面監視系統 ELSCAN OMS3
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_1.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_2.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_3.jpg
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_4.jpg
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_5.jpg
- 說明
- 技術資料
- 適用於幅寬不超過 580 mm 的窄幅幅面應用
- 100 x 75 mm 的可視範圍
- 獲得專利的「dualView」技術，配備 2 個 500 萬像素的相機
- 最高的圖像品質和出色的顯色性
- 橫梁，含手動或機動相機定位
- 掃描功能，用於受控的幅面監視
- 透過鼠標、鍵盤或觸摸顯示器進行操作
- 遠程訪問
| 鏡頭 | 2 x 500 萬像素，彩色（2596 x 1944 像素） |
| 最大可視範圍 | W =100 x 75 mm (T= 28 x 21 mm) |
| 最小可視範圍 | 12 x 7 mm |
| 解析度 | W = 438 μm, 660 dpi / T = 11 μm, 2350 dpi |
| 閃光燈 | 明場 |
| 用於幅面表面 | 紙張、標籤、冷熱壓印薄膜、透明+透明 |
| 橫樑配有內建控制器 | |
| 長度 | 300 - 700 mm |
| 工作寬度 | 180 - 580 mm |
| 調節速度 | ≤ 350 mm/s |
| （機動橫樑） | |
| 工作電壓 | 20 - 30 V DC |
| 電力消耗 | 1.5 A（最大） |
| 標稱頻率 | 50 - 60 Hz |
| 介面 | 24 V, HDMI，2 x USB，乙太網，2x D-SUB 9 針 |
| 顯示器 | |
| 工作電壓 | 90 - 240 V AC / 120 W (±10%) |
| 標稱頻率 | 50 - 60 Hz |
| 介面 | HDMI |
| 解析度 | 22" Full HD（1920 x 1080 像素） |
| 顯示器類型 | 標準 / 觸摸顯示器 |
| 系統資料 | |
| 幅面速度 | 最高 400 m/min |
| 防護等級 | IP 30（光學範圍 IP 50） |
| 環境溫度 | +5 °C 至 +55 °C |
| 相對空氣濕度 | 5 % 至 95 % （不冷凝） |
| 同步 | 齒輪、打印標記、接近開關起始器、軸編碼器或機器信號 |
