由於標籤市場的高要求，100% 控制系統變得越來越重要。 高質量標準意味著在許多區域，未經 100% 檢驗的貨物不得送達最終客戶。 這一障礙對許多印刷廠到來了重大挑戰。

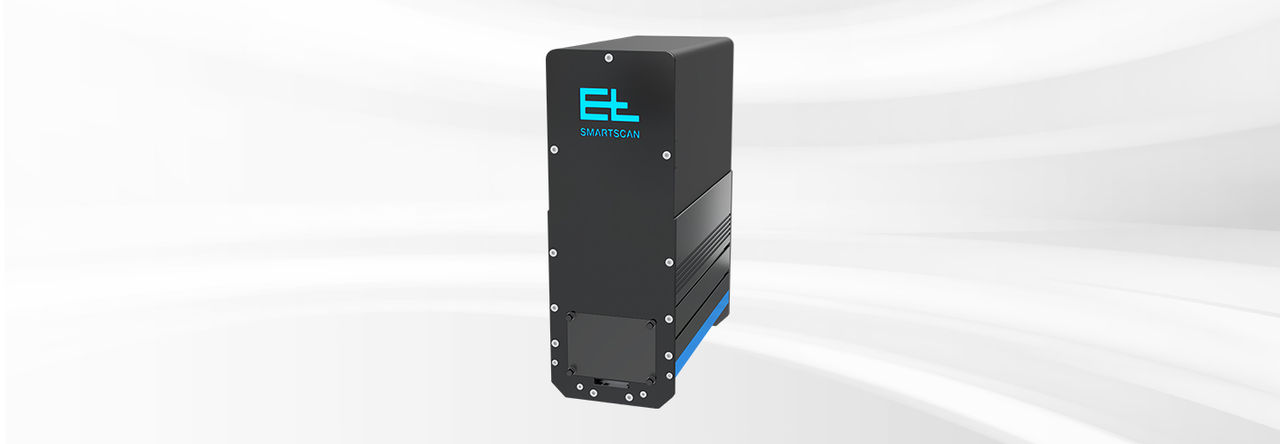

Erhardt+Leimer 依託 SMARTSCAN 提供了一種超出100% 控制的創新解決方案。SMARTSCAN 是第一款專為窄幅材料印刷和印後處理設備而研發的 200% 檢測系統。使用 200% 檢測系統將可靠地檢測到印刷中的錯誤、材料損傷和標籤缺失。 SSMARTSCAN 不僅可用於標籤市場的品質保證，還可用於檢查包裝印刷等其他印刷應用。除此之外，還可以檢測未印刷的均質材料，例如紙張或薄膜。.
SMARTSCAN - 200% 壓力檢驗
SMARTSCAN 使用獨特的雙面採集方式進行偵測 在不同的時間記錄兩個圖像流：一個在入射光照明下，一個在透射光照明下。每個圖像流都會與對應的參考圖像（黃金範本）進行對比並檢查錯誤。
其優點是，除了典型印刷錯誤之外，還可以察看到物料缺陷，例如標籤或載體上的破損、廢邊殘餘、模切位置偏移、標簽背面的拼接位置或殘留物/昆蟲。 除此之外，還有針對薄膜的特殊孔洞檢測。
一鍵操作
只需按一下按鍵 SMARTSCAN 便設定完成，可立即用於檢驗作業。 所有必要參數都將自動儲存，不需任何手動介入操作。透過這種獨步全球市場的自動化操作理念，使用者幾乎不需為此花費任何時間，因此能夠專注於他們的實際工作上。
我們期待收到您的訊息。
- 說明
- 技術資料
- 用於標籤和窄幅領域中印刷機和封裝機上執行 200% 檢驗的相機系統
- 特殊的 LED 照明方案確保可靠的錯誤識別
- 適用於紙張標籤、透明和透明疊加標籤以及光面薄膜
- 錯誤分類，如錯誤標籤、剩餘柵格、拼接處、旗標、印刷錯誤、漏洞
- 易於系統整合（無需外部技術人員）
- 操作方式省時省力（一鍵設定）
- SMARTSCAN 4K：更高的解析度，用於更精細的錯誤檢測
- SMARTSCAN UV：用於檢查螢光顏料、塗漆和其他 UV 應用
其他功能
- 報告管理器 - 軋輥檢測記錄的 PDF 報告
- PDF 對比 - 將攝影機參考圖像（黃金範本）與 PDF 列印範本進行比較，以檢測印刷版的錯誤、錯誤選擇的印刷版或檢查外語和字元集
- 表面檢測 - 用於檢測未印刷的材料
- 圖像儲存功能 - 儲存自由選擇的圖像區域
- 距離測量功能 – 距離、位置、重複長度或幅面寬度的線上測量
- 針孔模組 - 利用特殊的 200% 檢測技術更精細檢測針孔缺陷
- 代碼模組 - 用於讀取條碼和二維條碼
- 更多功能….
| 材料寬度 (mm) | 180 mm & 265 mm / 350 mm / 470 mm / 510 mm & 560 mm / 660 mm / 680 mm & 790 mm |
| 可視範圍 (mm) | 190 mm (7") & 275 mm (10") / 360 mm (14") / 480 mm (18") / 520 mm (20") & 570 mm (22") / 670 mm (26") / 690 mm (27") & 770 mm (30") |
| 相機尺寸（長x寬x高） | 330.8 x 154 x 418.3 mm / 430.8 x 154 x 418.3 mm / 530.8 x 154 x 418.3 mm / 630.8 x 154 x 418.3 mm / 730.8 x 154 x 418.3 mm / 830.8 x 154 x 418.3 m |
| 最大速度 | 高達 600 m / min（取決於系統配置） |
| 最大幅面偏移量 | ±10 mm |
| 相機解析度 | 高達 12 MP（取決於系統配置） |
| 晶片 | RGB（彩色） |
| UV 輻射波長范圍 | 365-370 nm LEDs（僅針對 UV 照明） |
| 相機介面 | 乙太網/USB-3 |
| 作業系統 | Windows 10 IoT Enterprise LTSC |
| 顯示器 | 22 英寸 LED 觸摸顯示幕（高畫質解析度） |
| 顯示器介面 | 顯示器連接埠 |
| 工作電壓 | 100-240 V AC, 50-60 Hz |
| 電力消耗 | 3.5 A |
| 溫度範圍 | +0 °C 至 +45 °C |
| 運輸和存放溫度 | -30 °C 至 +70 °C（無冷凝） |
| 防護等級 | IP 20 |
| 輸入端/輸出端電壓 | 24 V DC |
| 輸出端最大電流消耗 | 50 mA |
| 瑕疵類別（示例） | 標籤缺失、印刷錯誤、色差、套印偏差、模切缺陷、蚊蟲、髒污等， 條碼錯誤 (1D + 2D)、距離錯誤、UV 和清漆錯誤、RFID 錯誤等。 |
| 材料類型 | 紙張、薄膜（透明、透明+透明、高亮度薄膜、不透明） |
「作為自動化與品質管制的市場領導企業，我們在印刷、擠壓和原料加工方面都樹立了高標準。而在全新聯網概念的協助下，我們現今也達到了自動化的下一個階段。」
Dirk Schröder
紙張/薄膜/特殊市場行銷領域主管
對於 IT 和系統安全的一大優勢是：一旦採用 SMARTSCAN 安全概念，即使在停電、病毒攻擊、針對性的操縱或操作錯誤的情況下，也不會具有遺失資料或 SMARTSCAN 無法繼續運行的風險。 作業系統、SMARTSCAN 軟體和系統資料位於 SMARTSCAN PC 的防寫保護硬碟分割區 C 上，因此非常安全。 N只有包含系統參數、任務資料和角色記錄的硬碟分割區 D 可以寫入。如有必要，可以重新啟動 SMARTSCAN，在幾秒鐘內便可恢復原始狀態， 不必為此關閉作業系統。 這種安全理念使 SMARTSCAN 非常穩固可靠。
