- 說明
- 功能繪圖
功能

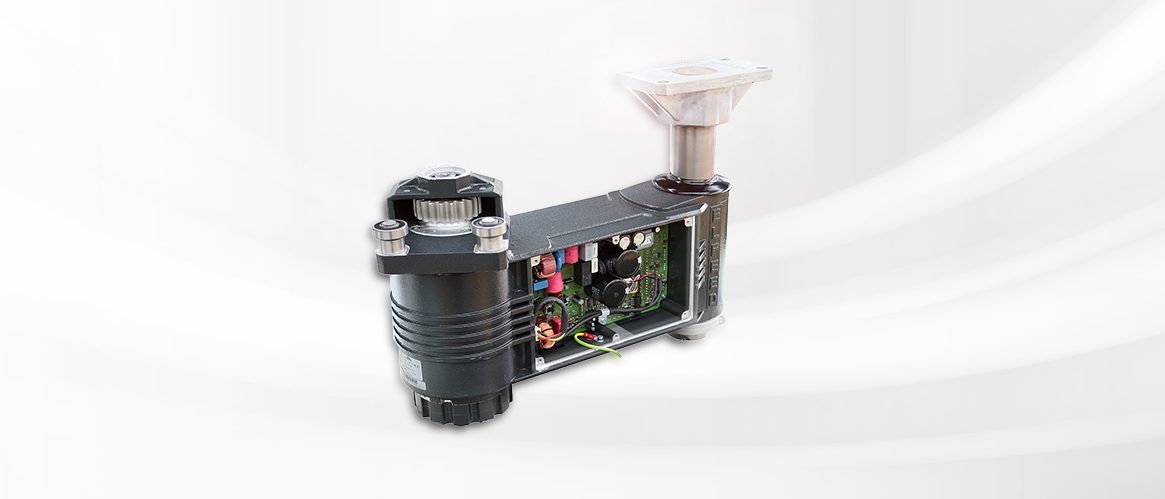

其作用是全程以規定的重疊長度將進料軌壓進拉幅機鏈條的針頭或夾鉗中。進料軌由齒條或螺桿驅動器來控制。在這方面，齒條設計幾乎可滿足所有應用的要求。如果由於橫向張力較大而需要機器停機時能自動減速，則使用梯形螺桿。
應用範圍
進料軌位置控制器可用在所有常見拉幅機、塗布機架和校平架上，適用於梭織物、針織物和毛毯。
應用
拉幅機進料裝置具有獨一無二的精密結構。為了獲得最佳的調節特性，電眼和執行機構應儘可能上下相疊地排列於一條垂直線上。
圖例說明
K = 進料軌糾偏路徑 | α = 糾偏角度 | L = 進料長度 | AB = 工作寬度 | 1 = 旋轉點 | 2 = 進料滾筒 | 3 = 進料軌 | 4 = 感測器 | 5 = 伺服驅動器 | 6 = 擴幅裝置
