自動化和視覺系統

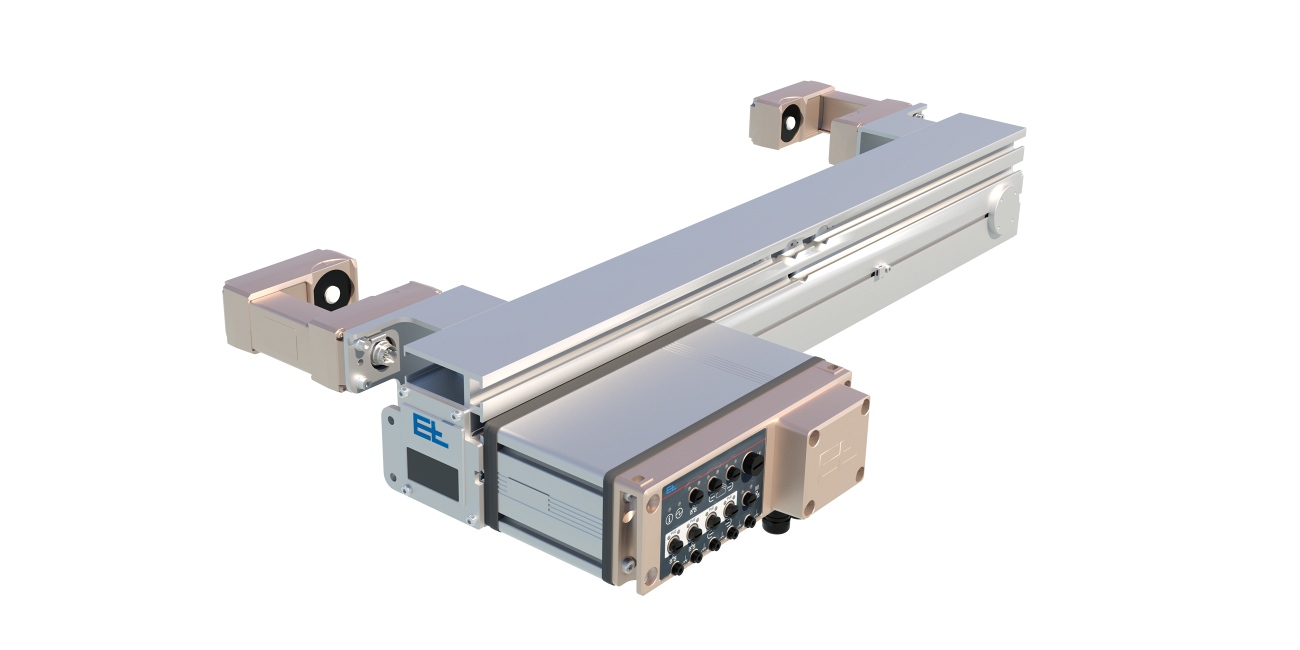

定位支撐樑 VS 80
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/support-beam/sensor-positioning/VS80.png
- 說明
- 技術資料
- 用於超音波、紅外線和彩色對線電眼的電動線性電眼定位
- 採用單馬達或雙馬達的無刷驅動技術
- 結構精密，內建位置導正器、輸出級和乙太網交換器
- 藉由網頁為基礎的管理，易於執行試運轉
- 可以實現電眼預定位、探邊、自由移動和寬度測量等功能
- 內建電纜拖索
- 透過內建的 EtherNet/IP 或 Profinet 介面可輕鬆連接客戶控制系統
- 10 個内建數位輸入和 2 個數位輸出（可配置）
| 工作電壓標稱值 | 24 V DC |
| 工作電壓標稱範圍 | 20 至 30 V DC（波動包括在內） |
| 電力消耗 | 1.4 A DC （1 個定位驅動器） |
| 2.4 A DC（2 個定位驅動器） | |
| 電氣介面 | |
| 工作電壓 24 V DC | 彈簧夾 |
| AG 9 工作電壓 | M12 插頭，L 編碼 |
| AG 9 通訊 | M8 插頭，D 編碼 |
| 電眼 CAN | 2 個 M8 插頭 |
| 電眼 PoE | 2 個 M8 插頭 |
| 乙太網聯網 | 2 個 M8 插頭 |
| 數位輸入端（可設定組態） | 10 個彈簧夾 |
| 數位輸出端（可設定組態） | 2 個彈簧夾 |
| 介面 | 乙太網協定 EL.NET |
| 可選用現場匯流排介面 | Ethernet UDP |
| Ethernet IP | |
| Profinet | |
| 標稱工作寬度 | 最小 160 mm; 最大 5840 mm |
| 標稱調節速度 | 1 至 100 mm/s |
| 標稱調節力 | 20 N |
| 載荷 | 最大 50 N |
| 力矩 M1、M2、M3 | 最大 2 Nm |
| 定位精度 | ≤ ±0.1 mm（每個滑座） |
| 環境溫度 | +10 至 +50 °C |
| 存放溫度 | -25 至 +80 °C |
| 環境條件 | 乾燥 |
| 相對空氣濕度 | 15 至 95 % （不冷凝） |
| 認證 | 安裝聲明符合機械指令 2006/42/EC |
| NRTL 證書，CU72210743 01 | |
| 防護等級 | IP 54 |
| 重量 | |
| VS 8015 | 當 NB = 1000 mm 時為 10 kg |
| VS 8025 | 當 NB = 1000 mm 時為 11 kg |
| VS 8035 | 當 NB = 1000 mm 時為12 kg |
| 每增加 100 mm 增加 0.6 kg |
