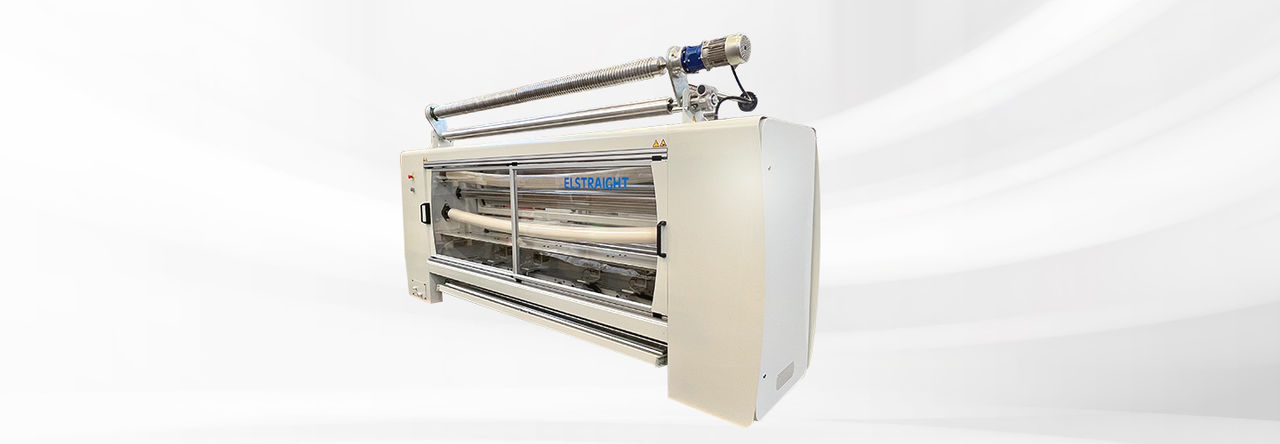

Raddrizzatori per tessuti

I raddrizzatori per tessuti rilevano e correggono distorsioni curve e arcuate che insorgono in diversi processi di produzione. Con il suo "Smart Detection Concept", ELSTRAIGHT di Erhardt+Leimer ha inaugurato una nuova era di raddrizzatori per materiale tessile.

Informazioni su raddrizzatori per materiale tessile

Funzione

I sensori rilevano continuamente la distorsione in posizioni prestabilite, trasversalmente rispetto al nastro. Una logica di valutazione stabilisce se vi sia una distorsione obliqua o arcuata. Il regolatore della posizione confronta il valore reale della distorsione e il valore nominale e comanda gli attuatori relativi alla distorsione obliqua o arcuata.

Campo d'impiego

Gli impianti di produzione tessile, come l'ingresso di ramose e cornici di livellamento, impianti decatizzatori, ingresso di macchine per stampa, impianti di laminazione a fiamma e impianti di spalmatura.

Applicazione

Fondamentalmente il raddrizzatore va installato direttamente a monte del processo. Tessuti e lavori a maglia devono essere introdotti nel raddrizzatore sempre centrati con un tiro del nastro sufficientemente costante. Per i lavori a maglia va previsto inoltre un dispositivo stenditore.

tessuto

lavori a maglia

Leggenda

AB = Larghezza di lavoro | NB = Larghezza nominale | 1 = Spostamento obliquo | 2 = Cilindro di ingresso | 3 = Raddrizzatore di trama | 4 = Sensore | 5 = Spostamento arcuato | 6 = Dispositivo stenditore | 7 = Regolazione della posizione del ballerino | 8 = Azionamento addizionale
