穴とスプライスの検査

インナーライン押出ラインなど

インナー ライナーは、最大 3 台の OL 91 ライン スキャン カメラでスキャンされます。走査周波数は最大10kHzまで可能です。「簡易」穴検出では、穴の幅が測定され、調整可能な許容範囲を超えた場合、お客様のPLCに警告またはエラーが通知されます。穴の検査中では、検出された穴の大きさ (面積) と位置を材料搬送との関係で判断し、PCに保存します。穴の検査では、穴の大きさを正確に把握するために、高品質の精密カメラレンズが使用されています。あらかじめ設定した穴の面積を超えた場合、お客様のPLCにも警告やエラーメッセージが送信されます。PCソフトウェア「E+L」を使用して、穴を2D画像で表示することも可能です。特定された穴データは、ロールプロトコルとしてPCに保存されます。

タイヤ産業の押出ラインでの表面検査

タイヤ成形機でのカーカスの表面検査

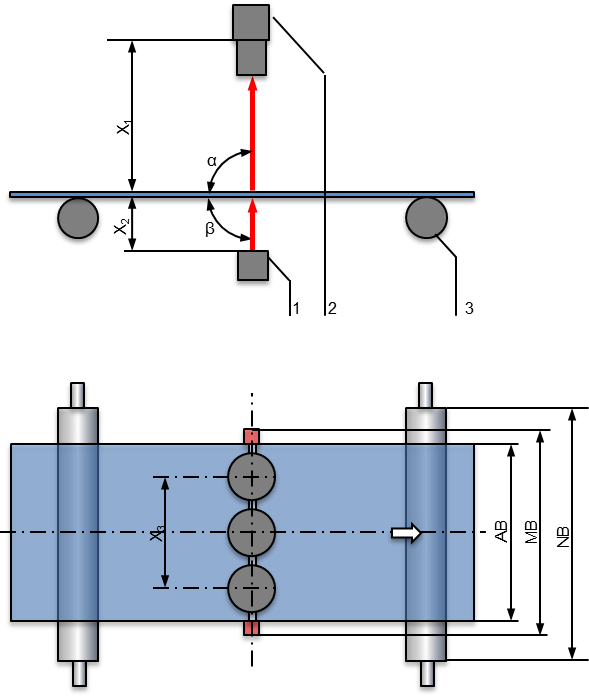

コントラストを検出するには、透過光の原理でカメラを配置する必要があります。ウェブは平らにガイドする必要があり、高さが変動してはなりません。ウェブ幅と解像度に応じて、1～3台のカメラを使用できます。
