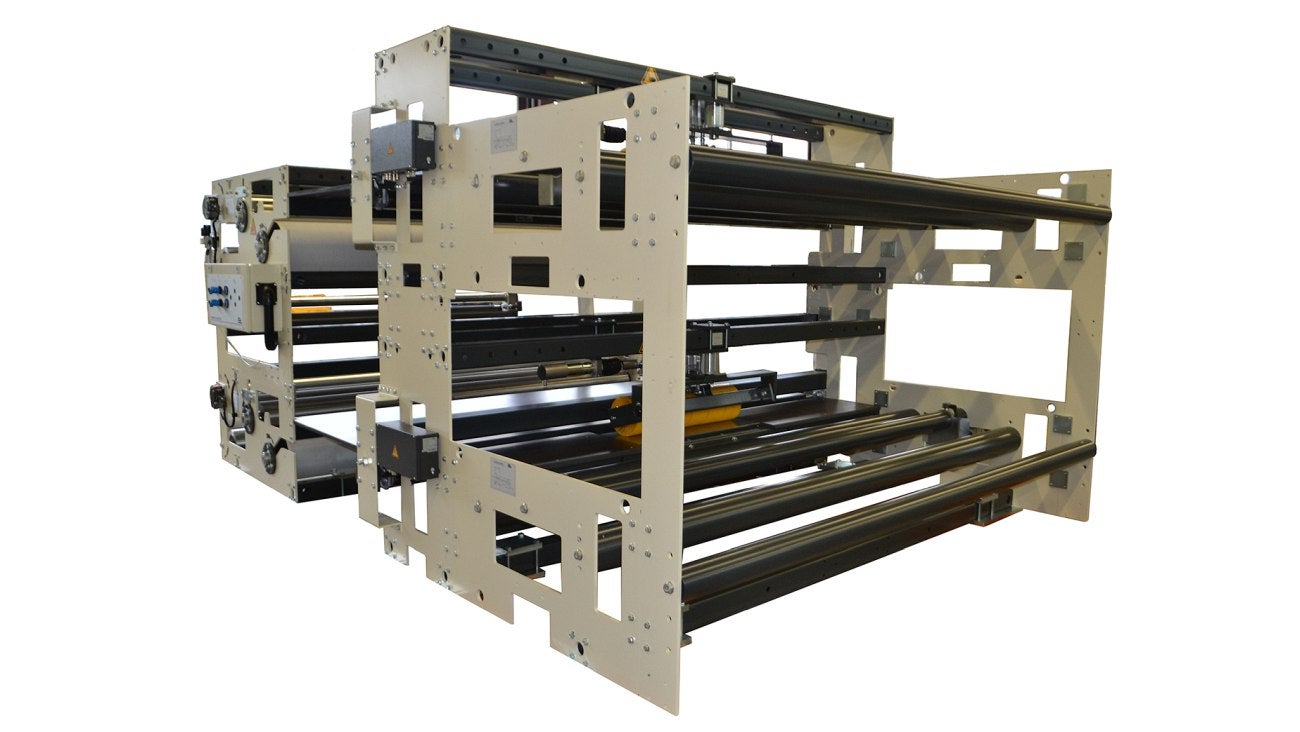

- Descrição
- Desenho funcional
Função
Um sensor de banda larga detecta a posição atual da banda de papel corrugado de uma só face. O controlador de posição compara o valor nominal e o valor real e envia um sinal de correção correspondente para o rolo de controle, a fim de controlar a banda de acordo com o centro da banda. Ao inclinar o rolo de controle, uma correção é iniciada na banda de papel corrugado de uma só face.
Campo de aplicação
Na linha de papelão corrugado na ponte
Aplicação
Na ponte imediatamente após o reservatório do laço
Legenda
A = Distribuição da tensão da banda na entrada | B = Distribuição da tensão da banda na saída | K = Ângulo de correção máx. ±5° | σ1 = Tensão primária da banda | σ2 = Distribuição da tensão devido ao movimento giratório da estrutura de roletes na entrada| σ3 =Distribuição da tensão por meio do movimento giratório da estrutura de roletes na saída | 1 = Centro de rotação | 2 = Rolo de entrada | 3 = Quadro dos rolos | 4 = Sensor | 5 = Cilindro de fixação | LÜ = Comprimento de entrega | L1 = Comprimento de entrada | L2 = Comprimento de saída | AB = Largura de trabalho
