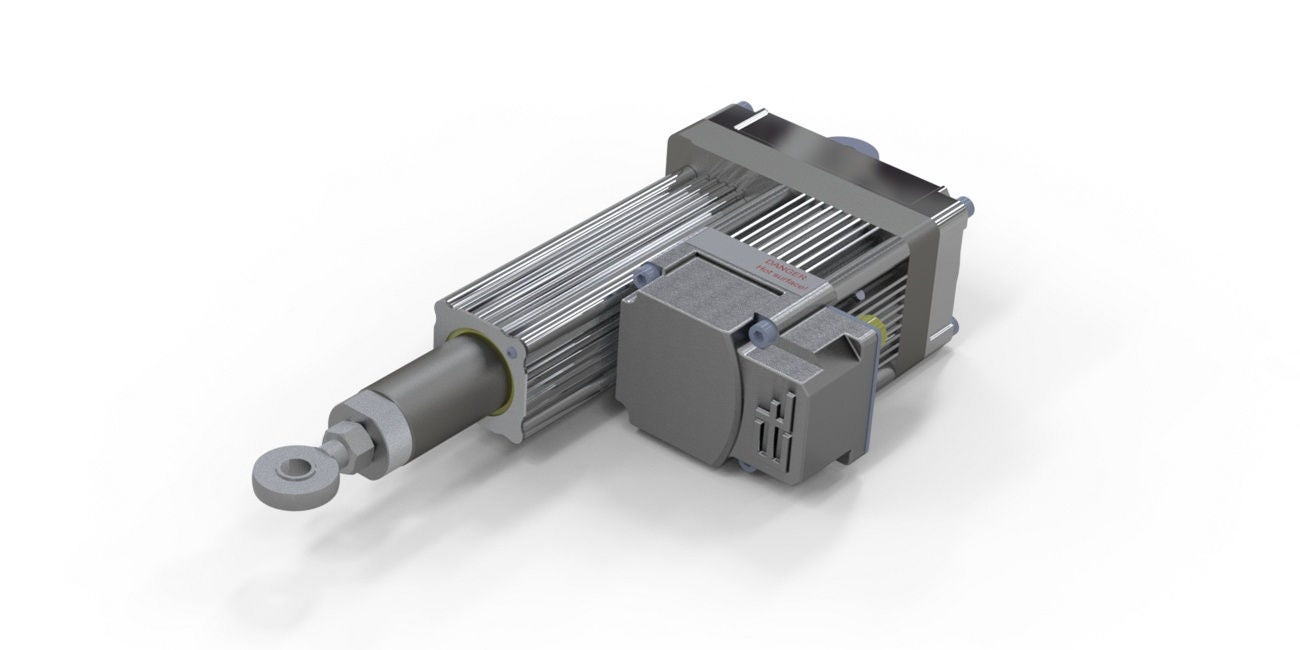

- Descrizione
- Disegno funzionale
Funzione
In un sistema a telaio girevole ELGUIDER il nastro è sottoposto quattro volte ad un cambiamento di direzione di 90°. Alla base di tale sistema per la guida di nastri c'è un telaio di posizionamento orientabile con due rulli di rinvio. Il suo centro di rotazione immaginario si trova sul piano d’ingresso. La correzione laterale del nastro può essere iniziata solo tramite una rotazione intorno a tale centro. La premessa è che vi sia sempre un tiro del nastro sufficiente per creare aderenza fra nastro e rullo di regolazione.
Campo d'impiego
Lo sfruttamento ottimale dei campi di elasticità consente di impiegare il telaio girevole per la guida del nastro proprio in spazi angusti.
Applicazione
Quanto maggiori il tiro del nastro, il modulo di elasticità e la correzione occorrente, tanto più lunghi dovranno essere i tratti d’ingresso, di uscita e di trasferimento. In base all’esperienza è opportuno che la lunghezza di tali tratti misuri dal 60 al 100% della larghezza del nastro. Il sensore va posizionato dietro al rullo di regolazione e possibilmente vicino ad esso.
Leggenda
A = Distribuzione del tiro del nastro all'ingresso | B = Distribuzione del tiro del nastro all'uscita | K = Correzione dell'avanzamento del nastro | a = Angolo di correzione max. ±5° | σ1 = Tiro di base del nastro | σ2 = Distribuzione del tiro tramite rotazione del telaio dei cilindri all'ingresso | σ3 = Distribuzione del tiro tramite rotazione del telaio dei cilindri all'uscita | 1 = Centro di rotazione | 2 = Cilindro di ingresso | 3 = Telaio dei cilindri | 4 = Sensore | 5 = Rullo di fissaggio | LÜ = Lunghezza di trasferimento | L1 = Lunghezza di ingresso | L2 = Lunghezza di uscita | AB = Larghezza di lavoro
