- 설명
- 기능 도면
기능

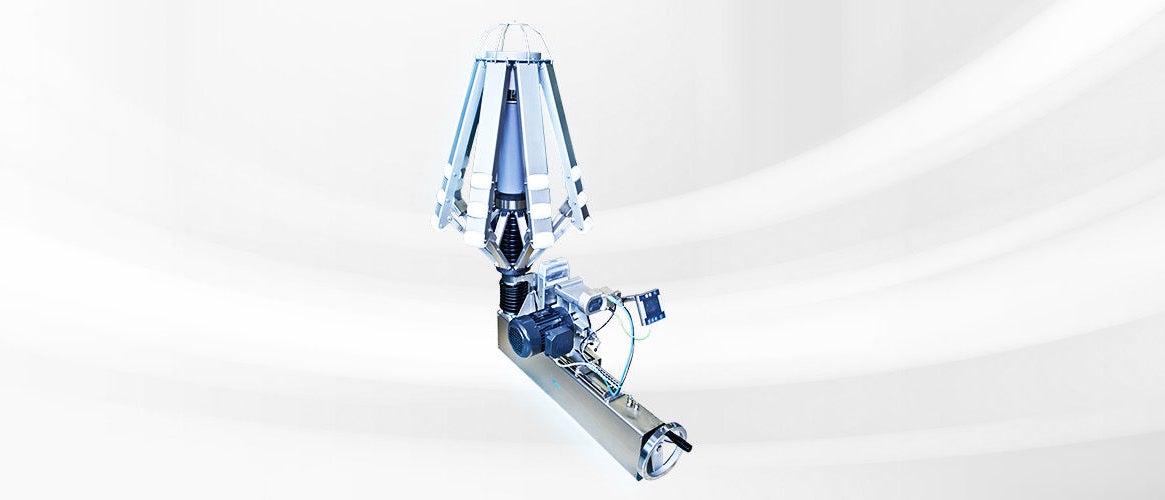

드롭 스티치의 튜브형 직물은 정확하게 이 기준선을 절단해야 합니다. 이것은 드롭 스티치 매트릭스 센서를 통해 정확하게 감지되고 실제 위치로 위치 컨트롤러에 전송됩니다. 디지털 위치 컨트롤러는 목표값과 실제값을 지속적으로 비교하여 전동식으로 회전시킬 수 있는 가이드 바스켓을 제어합니다. 이것은 핸드휠을 통해 원하는 튜브 직경으로 세팅할 수 있습니다. 튜브 형태의 편물은 절단 기술 시스템의 원형 블레이드를 통해 드롭 스티치에서 정확하게 개방됩니다.
사용 영역
직물 마무리 공정의 진행 중에 튜브에서 생산된 편물은 후속 가공을 위해 드롭 스티치 후단에서 절단됩니다. 이때 절단 기술 시스템은 정확한 커팅을 가능하게 합니다.
어플리케이션
일반적으로 직물 튜브에서 존재하는 비틀림이 풀리고 튜브는 위에서 튜브 슬리터로 공급됩니다. 이 과정에서 입구 구간은 최소 3m여야 합니다.
범례
1 = 원형 블레이드 커팅 | 2 = 액추에이터 | 3 = 회전식 가이드 버스킷 | 4 = 센서 | 5 = 가이드 롤러 | 6 = 팬 | D = 튜브 직경 | L1 = 입구 구간
