기능

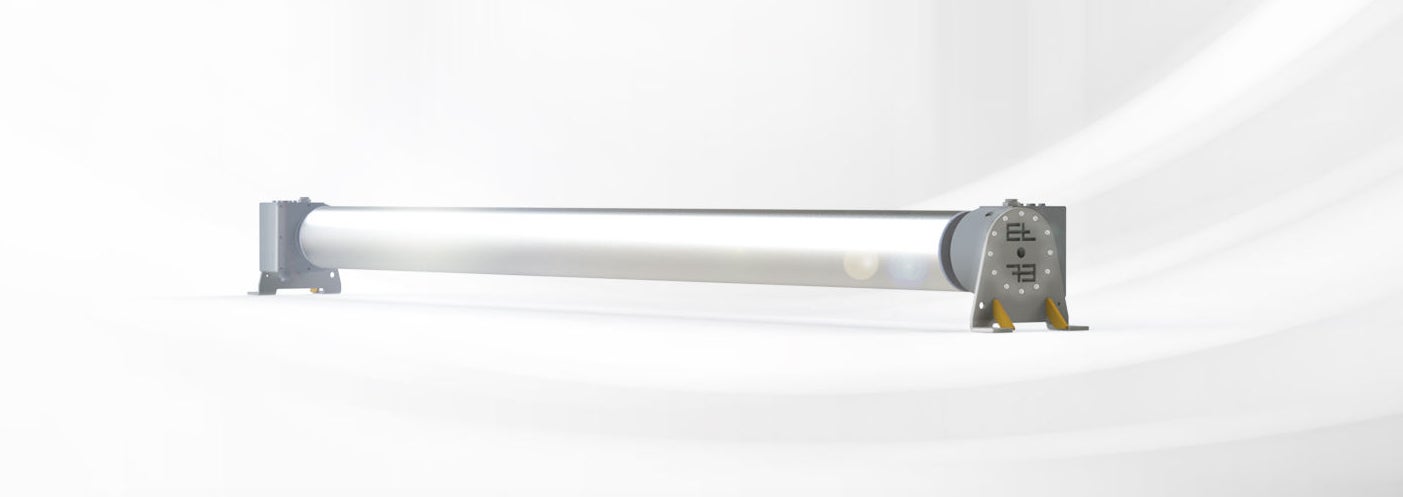

자동 조절식 보상 롤러는 전체 웹 폭에 대해 대칭적인 웹 장력 분포를 보장합니다. 이로써 좌측 및 우측 웹 에지의 길이 차이로 인해 발생하는 불균형한 웹 장력을 제거합니다.
사용 영역
보상 롤러는 대칭적인 웹 장력 분포를 구현하기 위해 코루게이터에서 사용됩니다. 일반적으로 보상 롤러는 싱글 페이스 기계(Single facer)에서 프리 히터 그룹 후에 사용됩니다.
어플리케이션
보상 롤러는 30 ~ 90° 사이에서 감겨야 합니다. 조절 방향은 이등분선에서 이루어져야 합니다. 기능은 양측 웹 작동 방향으로 제공됩니다.
범례
A-A=인피드에서의 웹 장력 분포 | B-B=아웃피드에서의 웹 장력 분포 | α=감김 각도 | σ₁=보상 롤러 미사용 시 좌측 장력 분포 | σ₂=보상 롤러 미사용 시 우측 장력 분포 | σ₃=보상 롤러 사용 시 장력 분호 | 1= 회전점 | 2=인피드 롤러 | 3=아웃피드 롤러 | 4=고정 롤러 | AB=작동 폭 | NB 정격 폭
