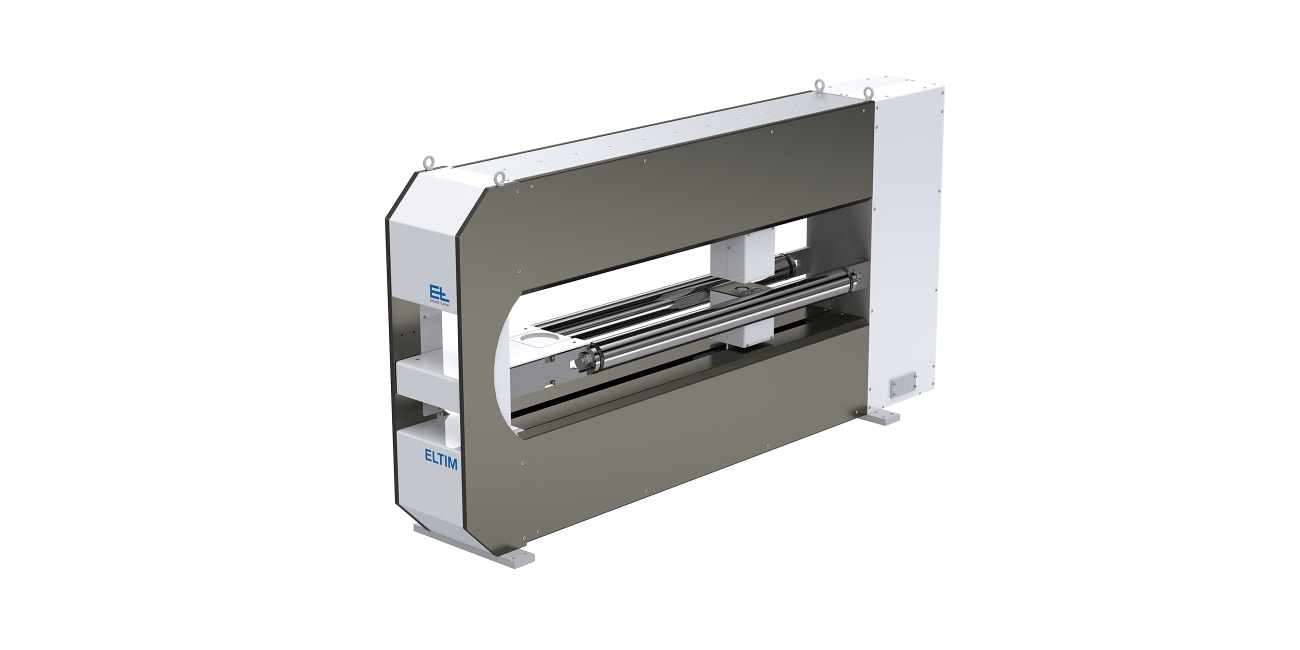

면적당 중량 측정 시스템 ELTIM BWS10
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/basis-weight-measurement/BWS10.png
- 설명
- 기술 데이터
- 방사선 또는 X선 방사로 인한 위험 없음
- 기존 기계에 쉽게 통합할 수 있는 콤팩트 시스템
- 최고 정확도를 위한 조밀한 측정 범위
- 영향을 미치는 환경조건의 측정을 위한 센서
- 정밀한 타임 로그 동기화
- 웹 높이의 변동에 민감하지 않음
- 컬러 변동 시 자체 영향 없음
- 유지보수가 필요치 않은 송신기 및 스캐너
- 최고 수준의 사용자 친화성을 자랑하는 그래픽 유저 인터페이스
- 각 고객 컨트롤러에 사용할 수 있는 기계 인터페이스
- 고객 요구에 따라 도포 롤러 컨트롤 또는 닥터 블레이드 컨트롤 적용
- 예를 들어 3D 면적 프로필 표시를 위한 포괄적 분석 소프트웨어
- 최고의 측정 재현성을 위한 지속적인 공기 및 재료 재보정 (예를 들어 DIN ISO 9001 적용)
| 측정범위 (면적당 중량 측정) | 최대 800 g/m² |
| 측정정확도 | < ± 0.5 % (보정 피스의 면적당 중량 기준) |
| 해상도 | 0.001 g/m² |
| 센서 타입 | US 초음파 센서 |
| 측정점 크기 | Ø 25 mm |
| 측정시스템의 사이클 타임 | 120 Hz |
| 패스 라인 | 40 mm (측정헤드에서 측정헤드까지) |
| 웹의 높이 변동 | 중앙 ± 5 mm; 떨림 없음 |
| 센서 컨트롤 속도 | 300 mm/s |
| 상대 습도 | 15 ~ 95%(비응축) |
| 주변온도 | +10 ~ +50 °C |
| 센서의 주변온도 | +10 ~ +70 °C |
| 보관 온도 | -20 ~ +80 °C |
| 보호등급 | IP 54, UL 50e: 타입 12 |
| 전원공급 | 24 V (옵션 100 ~ 250 V AC, 3.5 A, 50/60 Hz) |
| 소비전류 | 최대 10 A |
| 정격 폭 | 500 - 2500 mm (더 큰 폭은 문의) |
| 치수 | L (NB + 932 mm) x H 960 mm x T 270 mm |
일반적 기능
| 면적당 중량의 측정 (현재, 평균, 최소 & 최대; 전체 폭 영역에 대한 면적당 중량 프로필) | |
| 목표값 및 측정값의 비교 | |
| 공차 | 값에 대한 공차경고/거부 한계 |
| 데이터 출력 | PLC, ELQ, I/O로의 |
| 사용자 레벨/암호 | 조작자 레벨: 제한된 액세스 권한; 엔지니어 레벨: 완전한 액세스 권한 |
| WBM 인터페이스 | 웹 기반 관리, 웹 브라우저를 통해 구성 및 값 보기에 액세스 가능 |
