직물 장력 센서 EM 08
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-tension/electronic-measuring-unit/EM08.png
- 설명
- 기술 데이터

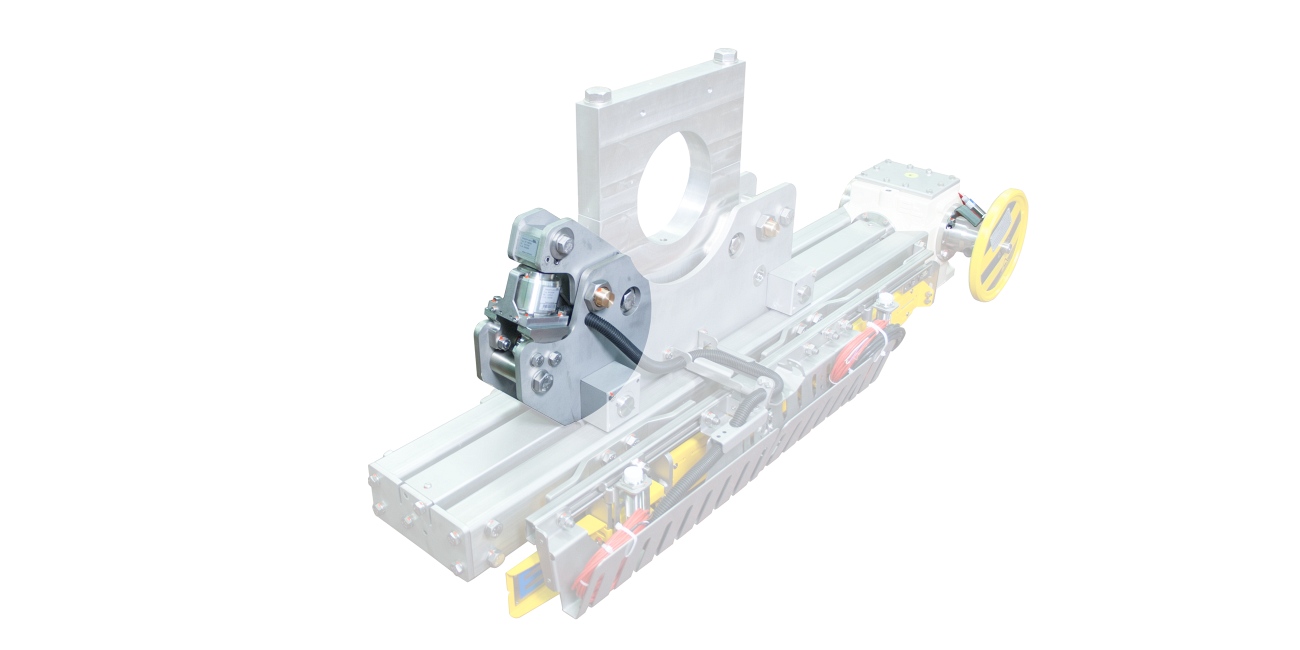

- 스핀들타입 스트레처의 통합형 웹 장력 센서
- 텐션 캐리지 내 윤활식 피벗 포인트 베어링
- 프레스 부분을 위한 스테인레스 스틸 버전(건조 부분을 위한 스틸 버전 옵션)
- 기계식 과부하 보호 기능을 통한 우수한 작동 신뢰성
- 다양한 크기 및 1~30 kN의 정격 측정력을 통한 높은 수준의 유연성 보장
- 충격 부하 및 기계 진동으로 인한 영점 이동을 방지하는 통합형 댐핑 요소
- 웹 장력 센서용 케이블 캐리어 포함
| 정확도 등급 | 1 |
| 히스테리시스 | ±0.15 % |
| 비선형성 | ±0.15 % |
| 재현도 | ±0.1 % |
| 온도 계수 | ±0.05 % / 10 K |
| 측정 원리 | 풀 브리지 스트레인 게이지 |
| 스트레인 게이지 브리지의 정격 저항 | 4x350 Ohm |
| 정격 특성값 | 2 mV / V |
| 출력 전압 | 0~20 mV(FN 및 UB 10 V 기준) |
| 기계식 스톱 | 1.1xFN(0~22 mV 및 UB 10 V) |
| 정격 측정 거리 | 타입에 따라 0.2~2mm |
| 축방향 전단력 | 허용 안됨 |
| 운전 전압 | 10V DC |
| 정격값 | |
| 주변온도 | +20 ~ +160 °C |
| 보호등급 | IP 67 |
