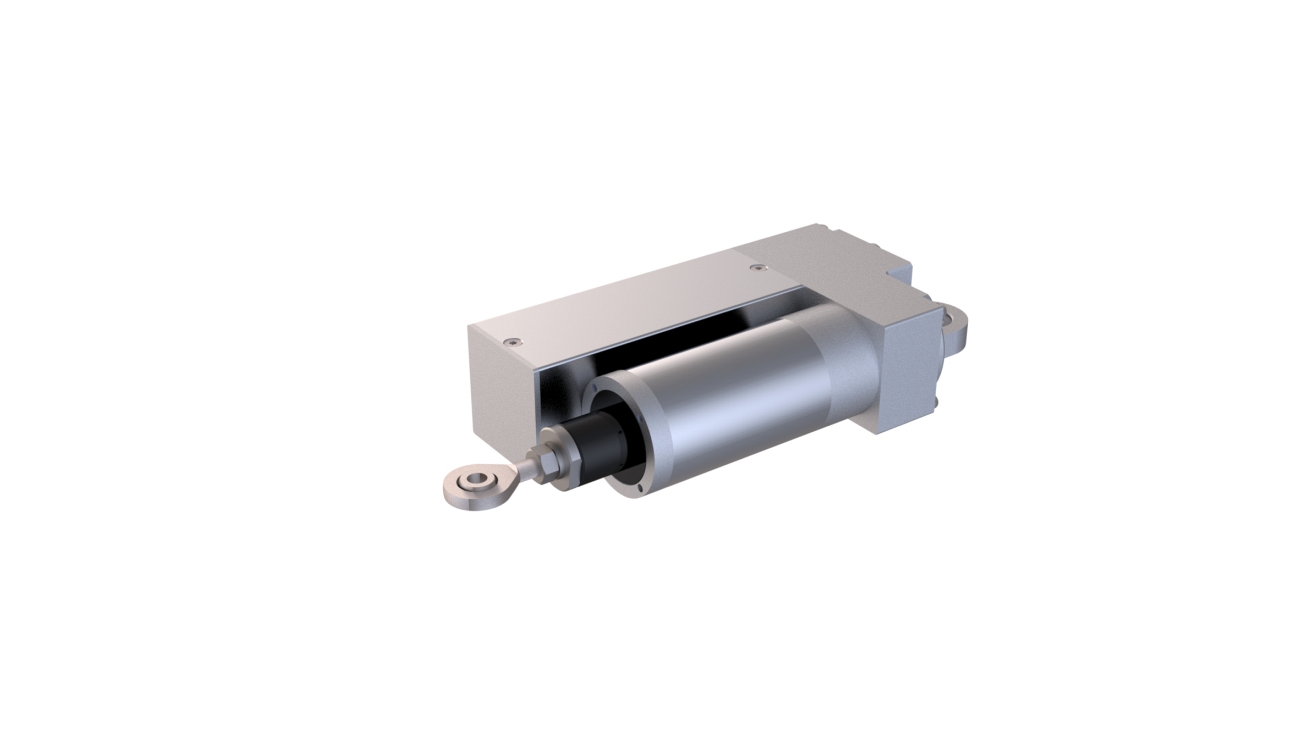

선형 드라이브 유닛 EL.MOTION AG 72
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AG 72.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AG7.png
- 설명
- 기술 데이터
- U 버전의 영구 여자 동기 전동기(BLDC 모터) 탑재 선형 액추에이터, 높은 작동 정숙성 및 긴 수명이 요구되는 적용분야에 특히 적합
- 로터 위치 및 절대 위치의 측정을 위한 고해상도 멀티턴 인코더
- 정전 시에도 절대 위치 측정(백업 배터리 없이)
- 통합형 제어 전자장치를 통한 공간절약형 디자인
- 높은 출력 밀도 및 과부하 내성
- 통합형 온도 모니터링
- 표준 웹 브라우저를 통한 웹 기반 관리를 통한 간단한 컨피규레이션
| 위치 정확도 | 0,05 mm |
| 정격 조절거리 | 옵션표 참조 |
| 정격 컨트롤 속도 | 최대. 60 mm/s |
| 정격 조절력 | 250 N |
| 주변온도 | +10 °C ~ +60 °C |
| 보관 온도 | -20 °C ~ +80 °C |
| 상대 습도 | 15 ~ 95 %(비응축) |
| 운전 전압 | 24 V DC |
| M12 L 코딩됨, 5핀 | |
| 소비전류 | 최대 2.5 A DC |
| 필드버스 인터페이스 | Ethernet UDP/IP; EtherNet/IP; Profinet; POWERLINK; M8 D 코딩됨 4핀 |
| 인증 | 다음 기계류 지침에 따른 편입 선언서 |
| 2006/42/EC | |
| NRTL 인증서 CU | |
| 보호등급 | IP 54 |
| 유형 | 정격 조절거리 | 정격 조절력 |
| AG 7213 | ±6 mm | 250 N |
| AG 7223 | ±12 mm | 250 N |
| AG 7233 | ±15 mm | 250 N |
| AG 7243 | ±25 mm | 250 N |
| AG 7263 | ±50 mm | 250 N |
