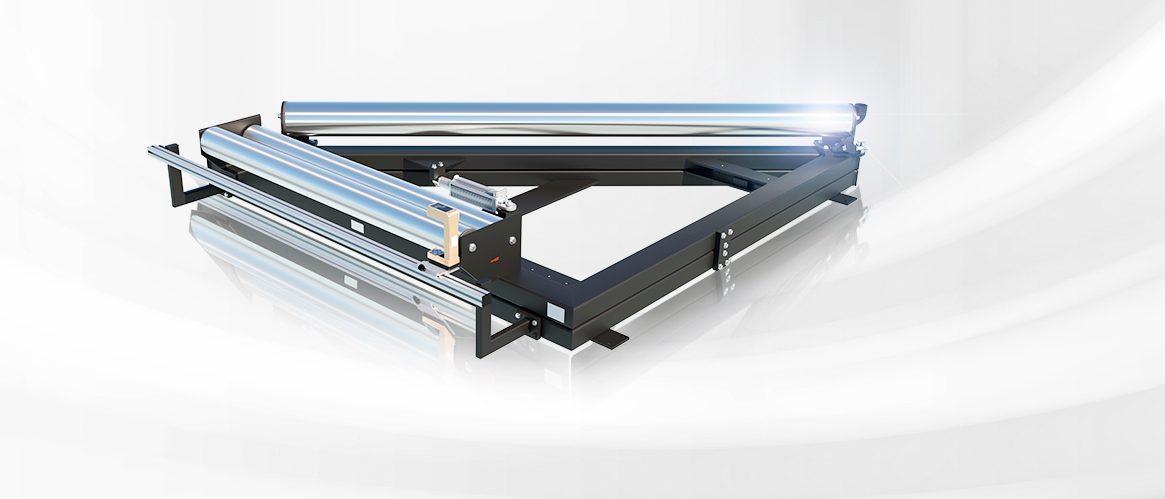

Fonctionnement
Le principe suivant est à la base du guidage des bandes avec le système à barres de retournement ELTURNER : une barre est montée à un angle de 45° par rapport à l'axe longitudinal et à l'axe transversal de la bande, et cette barre est entourée par la bande à 180°. La conséquence en est que la bande subit un changement de direction de 90°. Pour corriger en même temps le défilement de la bande, la tige de retournement est poussée, en fonction du signal de réglage, parallèlement au plan d'entrée et la bande de sortie est déplacée transversalement.
Domaine d'utilisation
Les systèmes de régulation par barre de retournement sont utilisés, pour le guidage de bande, préférablement lorsqu'après l'orientation à 90° d'une bande, on ne peut pas placer, par manque d'espace, un système ELGUIDER ou ELROLLER.
Application
Lorsqu'on utilise la barre de retournement pour le guidage de bande, l'adhérence ponctuelle entre barre et bande doit être constamment assurée. Pour protéger la surface de la bande, il est possible de diminuer le frottement au moyen d'un coussin d'air amené entre la barre et la bande. On peut réaliser ainsi une précision de régulation de jusqu'à ± 1 mm. Pour obtenir une meilleure dynamique de réglage, on doit procéder, en plus de la barre de retournement, avec un rouleau de guidage. La distance entre le rouleau directeur et le rouleau fixateur doit être de la moitié de la largeur de la bande. Le capteur doit être placé le plus près possible après le rouleau de sortie.
Légende

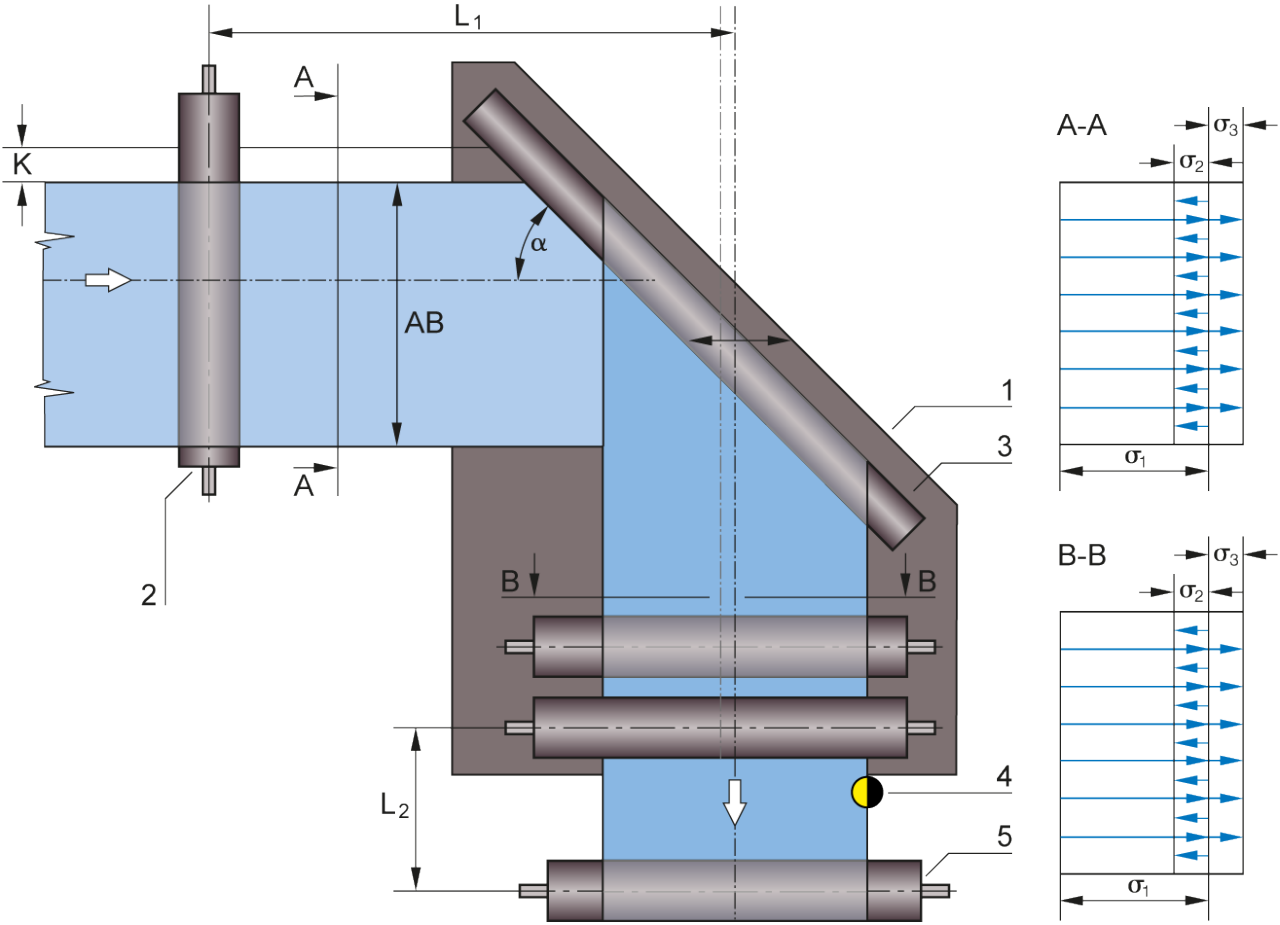

A = Répartition de la tension de bande à l'entrée | B = Répartition de la tension de bande à la sortie | K = Correction du défilement de la bande | a = Angle de correction | σ1 = Tension de base de la bande | σ2 = Répartition de la tension avec un déplacement de réglage vers la gauche | σ3 = Répartition de la tension avec un déplacement de réglage vers la droite | 1 = Cadre asservisseur | 2 = Rouleau d'entrée | 3 = Barre de retournement | 4 = Capteur | 5 = Rouleau fixateur | 6 = Point de rotation | LÜ = Longueur de transfert | L1 = Longueur d'entrée | L2 = Longueur de sortie | AB = Largeur de travail
